Einleitung
Nutze diese Anleitung, um das Display deines OnePlus Nord 2 5G zu tauschen.
Um die Reparatur abzuschließen, wirst du Ersatzklebestreifen benötigen.
-
-
Setze ein SIM-Karten Auswurfwerkzeug in das kleine Loch im SIM-Karteneinschub ein. Es befindet sich an der oberen linken Ecke des Handys.
-
Drücke es fest hinein, um den SIM-Karteneinschub auszuwerfen.
-
-
-
Bereite einen iOpener vor und lege ihn mindestens 3 Minuten lang auf das Rückglas, um den darunterliegenden Klebstoff zu lösen.
-
-
-
Setze einen iFlex in die Naht zwischen dem Rückglas und dem Mittelrahmen am unteren Rand des Telefons ein, um einen Spalt zu erzeugen. Dies erfordert möglicherweise etwas Kraft.
-
Lasse den iFlex an Ort und Stelle, um zu verhindern, dass sich der Kleber wieder festklebt.
-
-
-
Führe ein Plektrum in den Spalt ein, den du mit dem iFlex erzeugt hast.
-
Entferne den iFlex.
-
-
-
Schiebe das Plektrum zum Auftrennen des Klebers zur unteren rechten Ecke hin.
-
Lasse das Plektrum stecken, damit sich der Kleber nicht wieder verbinden kann.
-
-
-
Setze ein zweites Plektrum in die untere rechte Ecke des Smartphones ein.
-
Schiebe das Plektrum zum Auftrennen des Klebers zur unteren linken Ecke hin.
-
Lasse das Plektrum stecken, damit sich der Kleber nicht wieder verbinden kann.
-
-
-
Setze ein drittes Plektrum in die untere linke Ecke des Smartphones ein.
-
Schiebe das Plektrum zum Auftrennen des Klebers an der linken Kante entlang.
-
Lasse das Plektrum in der oberen linken Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.
-
-
-

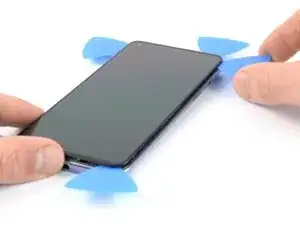

Setze ein viertes Plektrum unter die obere linke Ecke der Rückabdeckung aus Glas ein.
-
Schiebe das Plektrum zum Auftrennen des Klebers an der Oberkante entlang.
-
Lasse das Plektrum in der oberen rechten Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.
-
-
-
Setze ein fünftes Plektrum unter die obere rechte Ecke ein.
-
Schiebe das Plektrum zum Auftrennen des Klebers an der rechten Kante der Rückabdeckung entlang.
-
-
-
Heble den Stecker am Kabel der Blitzeinheit mit der Spudgerspitze nach oben aus seinem Anschluss heraus und trenne ihn ab.
-
-
-
Entferne die neun 3,8 mm langen Kreuzschlitzschrauben, mit denen die Abdeckung der Hauptplatine befestigt ist.
-
-
-
Setze ein Plektrum unter die untere rechte Ecke der Abdeckung der Hauptplatine ein.
-
Drehe das Plektrum zur Seite hin, um die Rasten zu lösen und heble die Abdeckung hoch.
-
-
-

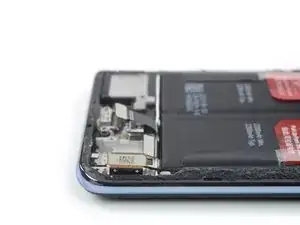

Heble den Stecker am Akkukabel mit dem Spudger nach oben aus seinem Anschluss heraus und trenne ihn ab.
-
-
-
Entferne die sechs 3,8 mm langen Kreuzschlitzschrauben, mit denen die Abdeckung der Tochterplatine befestigt ist.
-
-
-
Setze einen Spudger mit der Spitze unter die obere rechte Kante der Abdeckung der Tochterplatine ein.
-
Heble nach oben, bis sich die Abdeckung löst.
-
-
-
Klappe die Abdeckung der Tochterplatine wie eine Buchseite nach links auf.
-
Ziehe das schwarze Klebeband vorsichtig vom Lautsprecher ab.
-
Entferne die Abdeckung der Tochterplatine.
-
-
-
Heble die Stecker am Verbindungskabel und Kabel zur Antennenplatine mit dem Spudger gerade aus ihren Anschlüssen nach oben heraus und trenne sie ab.
-
-
-
Heble die Stecker der Verbindungskabel und Kabel zum Fingerabdrucksensor mit dem Spudger gerade aus ihren Anschlüssen nach oben heraus und trenne sie ab.
-
-
-
Heble den Stecker am Displaykabel mit dem Spudger gerade aus seinem Anschluss nach oben heraus und trenne ihn ab.
-
-
-
Setze einen Spudger mit der Spitze unter die Oberkante der Tochterplatine ein.
-
Heble nach oben, bis sich die Tochterplatine löst.
-
-
-
Schiebe eine Pinzette mit einer Spitze ganz nahe am Metallstecker unter das schwarze Antennenkabel.
-
Heble das obere Antennenkabel gerade nach oben und trenne es von der Tochterplatine ab.
-
-
-

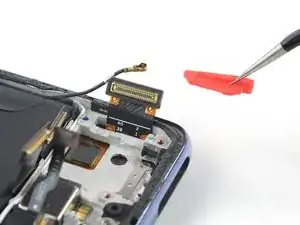

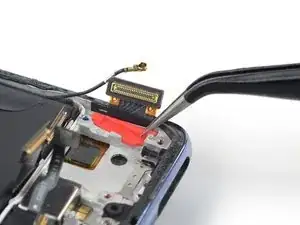

Verwende eine Pinzette, um die rote Gummidichtung zu entfernen, die das Bildschirmkabel schützt.
-
-
-

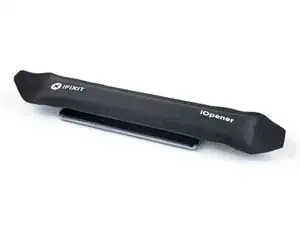

Lege einen erhitzten iOpener für 3 Minuten auf den Bildschirm, um den darunterliegenden Klebstoff zu lösen.
-
-
-

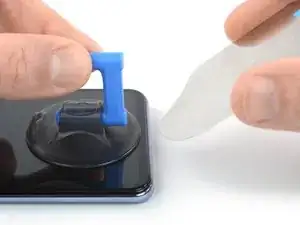

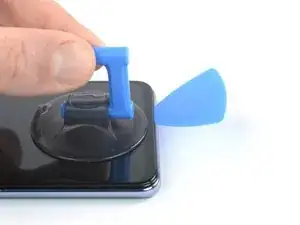

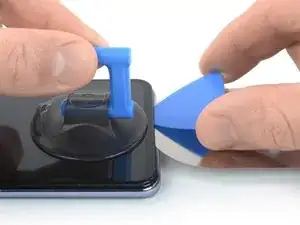

Setze einen Saugnapf am unteren Bildschirmrand an.
-

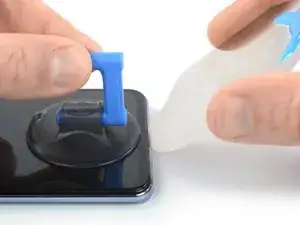

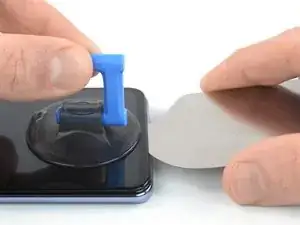

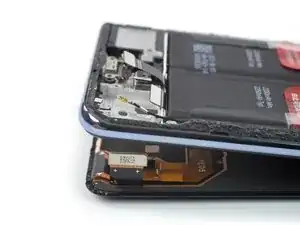

Hebe den Bildschirm mit dem Saugnapf an und schiebe einen iFlex in den schmalen Spalt zwischen Bildschirm und Gehäuse.
-
-
-

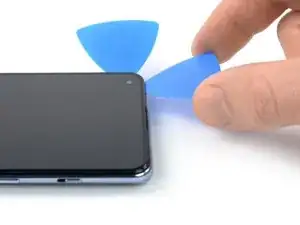

Setze ein Plektrum in den Spalt ein, den du mit dem iFlex geschaffen hast.
-
Entferne den iFlex.
-
-
-

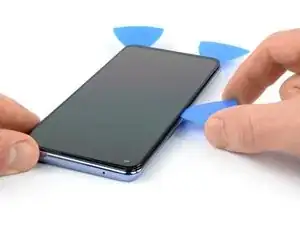

Schiebe das Plektrum in die rechte untere Ecke des Bilschirms, um den Klebstoff zu durchtrennen.
-
Lasse den Opening Pick an dieser Stelle, um ein erneutes Verkleben zu verhindern.
-
-
-

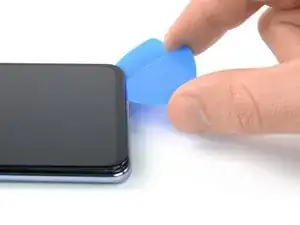

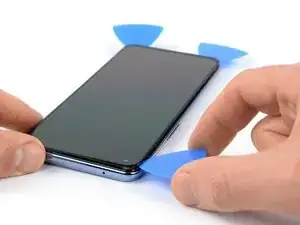

Setze ein zweites Plektrum an der unteren rechten Seite ein und schiebe es zur linken unteren Ecke des Bildschirms, um den Klebstoff zu durchtrennen.
-
Lasse das Plektrum an dieser Stelle, um ein erneutes Verkleben zu verhindern.
-
-
-

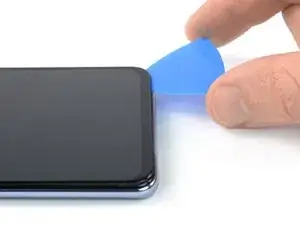

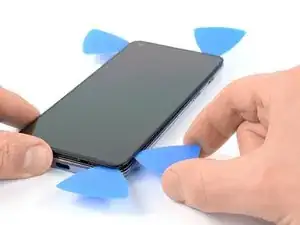

Setze ein drittes Plektrum an der linken unteren Ecke des Bildschirms ein.
-
Schiebe das Plektrum entlang der linken Seite nach oben, um den Klebstoff zu trennen.
-
Lasse das Plektrum in der linken oberen Ecke, um ein erneutes Verkleben zu verhindern.
-
-
-

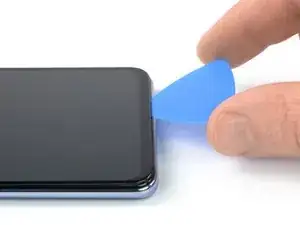

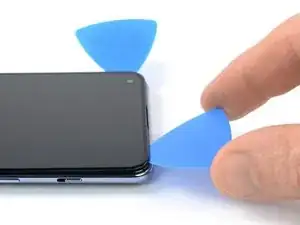

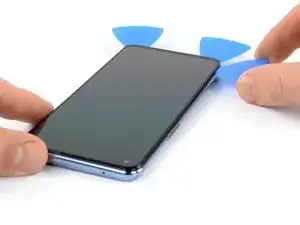

Setze ein viertes Plektrum an der linken oberen Ecke ein.
-
Schiebe das Plektrum entlang der Oberkante, um den Klebstoff zu trennen.
-
Lasse das Plektrum an der rechten oberen Seite, um ein erneutes Verkleben zu verhindern.
-
-
-

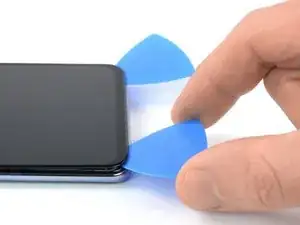

Setze ein fünftes Plektrum an der rechten oberen Ecke ein, schiebe es entlang der rechten Bildschirmkante nach unten und trenne so den Klebstoff.
-
-
-

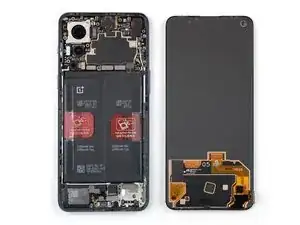

Fädle das Bildschirmkabel vorsichtig durch den Schlitz im Mittelrahmen, indem du die Unterseite des Handys anhebst.
-
Vergleiche das Ersatzteil mit dem Originalteil. Es kann sein, dass du vor dem Einbau des Ersatzteils fehlende Komponenten übertragen oder Schutzfolien entfernen musst.
Um dein Gerät wieder zusammenzubauen, folge den Schritten dieser Anleitung in umgekehrter Reihenfolge.
Verwende beim Zusammenbau wo nötig neue Klebestreifen. Entferne vorher die Reste des alten Klebers mit Isopropylalkohol (>90%).
Entsorge deinen Elektromüll sachgerecht.
Hat die Reparatur nicht ganz geklappt? Versuche es mit ein paar grundständigen Lösungen, ansonsten findest du in unserem OnePlus Nord 2 5G Forum Hilfe bei der Fehlersuche.
