Philips Sonicare 9350 Akkutausch

Geschrieben von: Dongyi Lin
  • Kommentare: 4
Philips Sonicare 9350 Akkutausch

Schwierigkeitsgrad

Schwierig

Schritte

7

Zeitaufwand

15 - 30 Minuten

Einleitung

Die Philips Sonicare 9350 elektrische Zahnbürste hat wiederaufladbare Lithiumakkus. Sollte die Zahnbürste nicht funktionieren, ist ein Akkuversagen höchstwahrscheinlich der Grund dafür. Befolge diese Anleitung, wenn du den Akku austauschen musst.

Diese Anleitung erfordert Lötkenntnisse. Wenn du damit also nicht firm bist, siehe hier für weitere Informationen nach.

  1. JBBSRdUxNVUWEvep
    JBBSRdUxNVUWEvep
    1CeFy6Wp6NKdSAU2

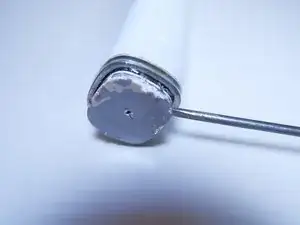

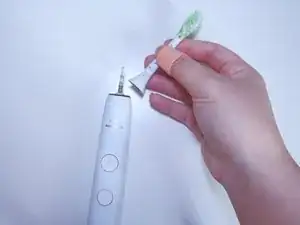

    • Entferne den Bürstenkopf.

    • Benutze einen Schraubendreher, um die Zahnbürste vorsichtig um den Boden herum aufzuhebeln.

    Best way to release the base and get to the locating lugs is to wrap the base of toothbrush in a towel and then use plumbers adjustable grips/pliers to sqeeze gently to deform slightly the handle. That will make prying the base out easier and a similar technique should be used to access and release the locating lugs (see explanation section below)

    Shreds -

  2. knWQJ56HcEqgYpWU
    knWQJ56HcEqgYpWU
    nSJb2GVPPrUSZ35E
    DpTS2NeQZdHP4moW

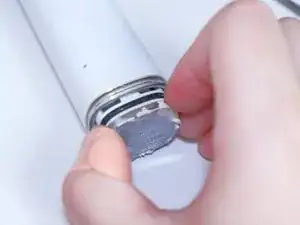

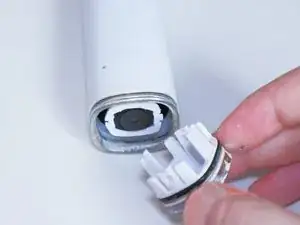

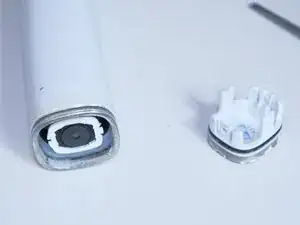

    • Nachdem der Boden der Zahnbürste gelockert ist, kannst du ihn aus der Unterseite der Bürste herausnehmen.

  3. cqEQcQxN3OenhmPF
    cqEQcQxN3OenhmPF
    GHmYVoTD2YHahcXb
    FNLCGR2Uj2YXVbJL

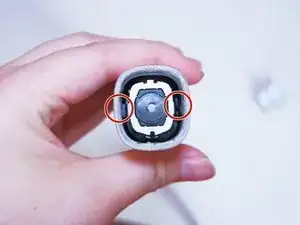

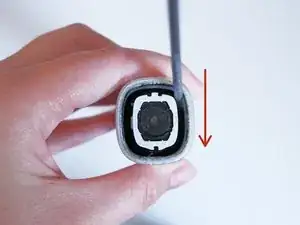

    • Benutze einen Spudger, um die zwei Clips an der Innenseite des Bürstengriffes in einer Abwärtsbewegung, zu öffnen.

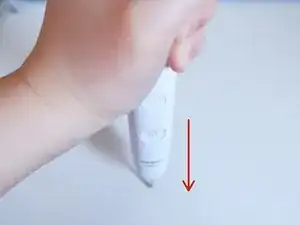

    • Drehe die Zahnbürste herum und drücke sie auf einer harten Unterlage nach unten - So wird die innere Baueinheit der Zahnbürste herausgedrückt.

    These are generally white tabs that will easily come loose with the pointy end of a spudger, small screwdriver in a pinch.

    Ron -

  4. Z1heNHhmIJ2JdZmw
    Z1heNHhmIJ2JdZmw
    2pZSaNX6U5Chddj6

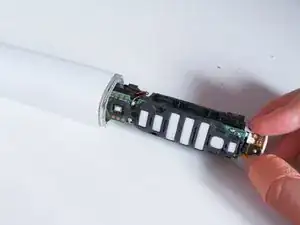

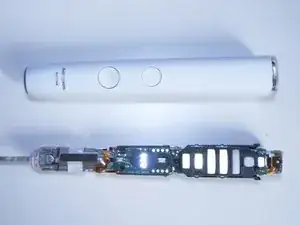

    • Ziehe die innere Funktionseinheit der Zahnbürste heraus.

  5. J245ToTNClwyUEQ5
    J245ToTNClwyUEQ5
    nlBdkDxXIRTurOYp

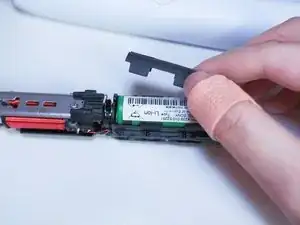

    • Öffne die Schutzabdeckung des Akkus.

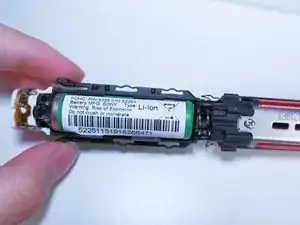

    • Überprüfe das Akkumodell.

    • In diesem Fall ist das Akku ein Sony 680 mAh Lithiumakku.

  6. XITyihm2yNXotK6M
    XITyihm2yNXotK6M
    65HYbx2IMHLOhETl
    r4ItbPCmDfOItADD

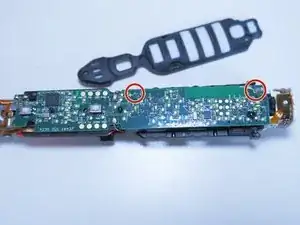

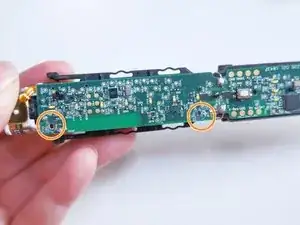

    • Öffne die Schutzabdeckung der Platine.

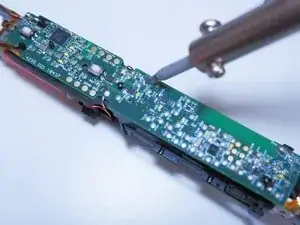

    • Suche die Lötpunkte der positiven und negativen Elektrode des Akkus und benutze den Lötkolben, um sie zu entlöten.

    • Der Akku wird nach dem entlöten abfallen, wie im Bild gezeigt.

    • Sei vorsichtig, dass du keine anderen Teile der Platine beim entlöten berührst.

    A solder sucker makes this a lot easier.

    Ron -

  7. UwwclCVdGKWHUJuI
    UwwclCVdGKWHUJuI
    JkylpmaIUpdDYpMm
    WrEe23bnSnKEoXru

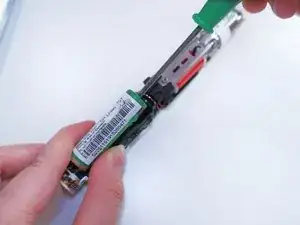

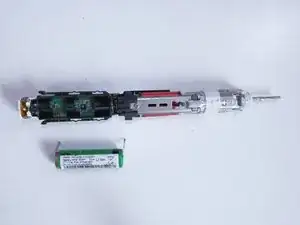

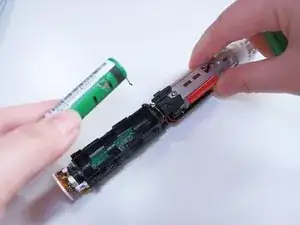

    • Benutze einen Spudger, um den Akku in einem 45° Winkel herauszuhebeln.

    • Nachdem du erfolgreich den Akku entfernt hast, kannst du durch das umgekehrte Verfahren den neuen Akku wieder anbringen.

    • Benutze stets ESD gesicherte Werkzeuge, wie z.B. einen Spudger aus Kunststoff, wenn du an einer Platine oder mit Akkus arbeitest.

Abschluss

Um dein Gerät wieder zusammenzubauen, befolge die Anleitung in der umgekehrten Reihenfolge.
