Philips Sonicare DiamondClean Motor ersetzen

Geschrieben von: Caleb Watson
  • Kommentare: 3
Philips Sonicare DiamondClean Motor ersetzen

Schwierigkeitsgrad

Mittel

Schritte

10

Zeitaufwand

30 Minuten

Einleitung

Diese Anleitung zeigt dir, wie der Motor einer elektrischen Sonicare DiamondClean Zahnbürste von Philips ausgetauscht wird. Wenn der Motor sich nicht mehr bewegt oder während des Betriebs übermäßige Geräusche macht, kannst du deine Zahnbürste möglicherweise reparieren, indem du den Motor austauscht. Der Motor muss von der Platine abgelötet werden, um ihn entfernen zu können. Schau dir also unbedingt unsere Wie man Verbindungen lötet und entlötet Anleitung an, wenn du nicht mit den bewährten Verfahren vertraut bist!

  1. TwK2W2MO3XM1jAw3
    TwK2W2MO3XM1jAw3
    lGepJVmxjLxLAtSR

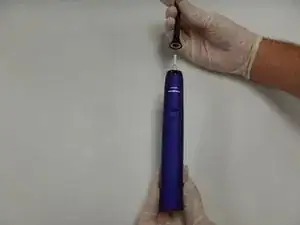

    • Nimm den Bürstenkopf vom Handstück ab.

  2. gbfSUwvDNX21xtDL

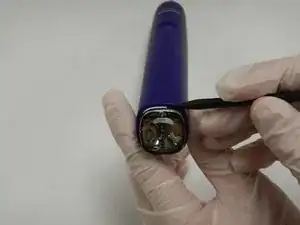

    • Heble mit einem Spudger die Chromkappe an der Basis des Handstücks heraus.

    In einem anderen Tutorial habe ich gesehen, dass jemand mit Heißkleber eine Klebestange daran geklebt hat. Diese hatte er als Griff zum herausziehen verwendet. Durch diese Methode gibt es keine Macken am Gehäuse und man kann den Heiskleber wieder gut entfernen.

    Jens Lattke -

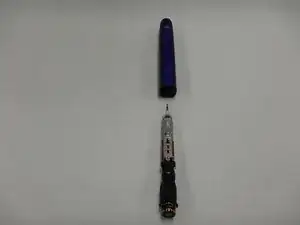

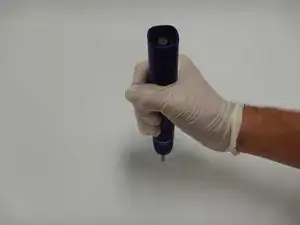

  3. NJAwXZXeTnmMSpEy
    NJAwXZXeTnmMSpEy
    Gbd3fPkT3GATFsqG

    • Stell die Metalwelle am Kopf des Handstücks auf einen festen Untergrund und drücke das Handstück kräftig aber vorsichtig nach unten, bis das Innenteil aus dem Gehäuse heraus kommt. Ziehe das Innenteil ganz heraus.

    • Beachte, dass im Inneren des Gehäuses Halteklammern vorhanden sind, die jedoch nur schwer zu erreichen sind. Sie sind für die Demontage der Komponenten nicht erforderlich.

  4. juxQQWkgVrkv2QTO
    juxQQWkgVrkv2QTO
    qOkR3vDUWTFkojhW

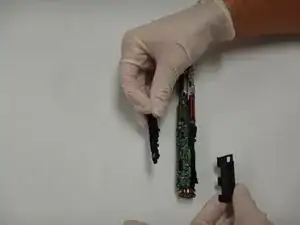

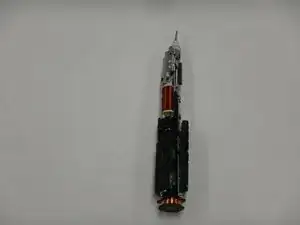

    • Entferne die Gummiabdeckungen von der Platine und dem Akku.

  5. G3BWCFVkujNAUpkh

    • Entferne mit einem Lötkolben die Lötverbindungen, die auf der Platine mit 1 und 2 markiert sind.

    • Schau dir unsere Anleitung Wie man Verbindungen lötet und entlötet an, wenn du nicht mit den bewährten Verfahren vertraut bist!

  6. JSFjtGWGOwcS6RTB

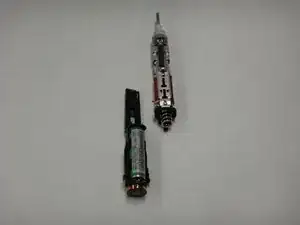

    • Ziehe die beiden Bauteile auseinander, um sie zu trennen.

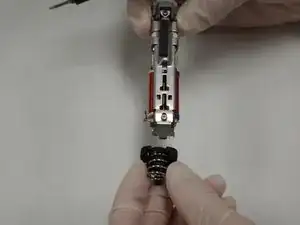

  7. yRexMhBJZOuGVMJD

    • Entferne vorsichtig die Feder und die Gummiabdeckung.

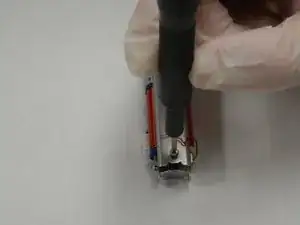

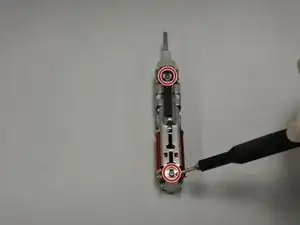

  8. xoDRDdOeIwH2dmHa
    xoDRDdOeIwH2dmHa
    ZJkBafpZ1j2OtfXm

    • Entferne die zwei 4 mm Kreuzschlitzschrauben #00 an beiden Seiten der oberen Komponente.

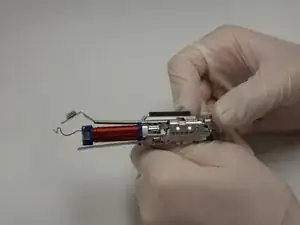

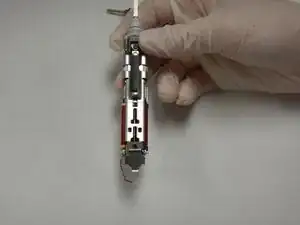

  9. c6op4oks1NbFXSUH
    c6op4oks1NbFXSUH
    Ir4EMagfUOpGkxYG

    • Biege vorsichtig die Metallklammern auseinander und ziehe den Motor heraus.

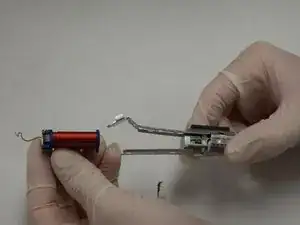

  10. SmeBGTdsW64K2r21

    • Entimm den Motor und ersetze ihn.

Abschluss

Um dein Gerät wieder zusammenzubauen, folge diesen Anweisungen in umgekehrter Reihenfolge.

Tinte & Feder

Caleb Watson

Mitglied seit: 16/09/20

482 Reputation

2 Kommentare

Do you have a part number for the motor?

Suraj Daryapurkar -

Double check if the vibrating end on step 4 is screwed tight. On my unit, I though the motor had an issue, whereas it just was that a screw on the vibrating end that had gotten loose.

Marsya Kaustentein -
