Razer Basilisk V3 LED ersetzen

Geschrieben von: Mary Quin
  • Kommentare: 0
Razer Basilisk V3 LED ersetzen

Schwierigkeitsgrad

Schwierig

Schritte

8

Zeitaufwand

1 - 2 Stunden

Einleitung

  1. LJ3HZCtowhuMfVfU

    • Das sind die Klebestellen der Mausgleiter.

  2. XVfyNMIBC3bUAV5d
    XVfyNMIBC3bUAV5d
    k3oVtwMtn2BtoQ3j
    WCwdVSWHSJMUZgvh

    • Erwärme einen der Gleiter mit einem Heißluftgebläse oder einem Haartrockner.

    • Heble die Gleiter am einer Ecke mit der Spudgerspitze hoch.

    • Wenn sich der Gleiter nicht leicht lösen lässt, erwärme nochmals.

    • Löse den Gleiter mit dem flachen Ende des Spudgers ganz ab.

    • Wiederhole die Schritte für alle Gleiter.

  3. 5XUjbxypMncU33tq

    • Unter den Gleitern sind Schrauben verborgen. Entferne die beiden 4,8 mm langen JIS-Schrauben #1.

    • Entferne die einzelne 4 mm lange JIS-Schraube #1 unter der Daumenauflage.

  4. 2waIBMuRNIaLXE3E
    2waIBMuRNIaLXE3E
    i1LKDAPGQvcIfk6k
    bOjOWUaMmVqZVi4L

    • Erwärme den Aufkleber langsam mit einem Heißluftgebläse oder einem Haartrockner.

    • Wenn der Kleber aufgeweicht ist, dann löse den Aufkleber vorsichtig mit einem Spudger ab. Zwei weitere Schrauben werden sichtbar.

    • Entferne die beiden 4,8 mm langen JIS-Schrauben #1.

  5. X6FNuMFmjaQuqYQT
    X6FNuMFmjaQuqYQT
    waF3giuOdpoNG3dQ
    LppQwuiaBAPoM3Jb

    • Heble die beiden Gehäusehälften mit einem Werkzeug aus Kunststoff auseinander. Fange in einer Ecke an und arbeite dich rund um den Rand herum.

    • Sei vorsichtig, die Clips können dabei abbrechen.

    • Heble mit einem Öffnungswerkzeug aus Kunststoff vorsichtig den Stecker hoch. Bewege das Werkzeug von einer Seite zur anderen, damit sich die Kontakte nicht verbiegen.

    • Achte beim Zusammenbau darauf, dass der Stecker nur so wie im Bild gezeigt passt.

  6. at5qUVkcMa6TaWuO
    at5qUVkcMa6TaWuO
    QSXavItBYMwqPAqb
    Y2jD5ReISNRsHVUb

    • Verwende das flache Ende des Spudgers, um das Scrollrad-Modul herauszulösen.

    • Gehe beim Entfernen des Moduls vorsichtig vor, da es über ein Flachbandkabel mit dem Gerät verbunden ist. Wenn du zu stark an dem Flachbandkabel ziehst, könnte das Kabel reißen.

  7. EmcPlsZY6tDElKP6
    EmcPlsZY6tDElKP6
    gYvPYQqIKkLBcjHp
    RsAEtJGKwMUt1V1y

    • Ziehe die obere Hälfte des Kabelsteckers vorsichtig nach oben, so wie auf dem Bild zu sehen. Anschließend kann das Flachbandkabel nach oben aus dem Stecker gezogen werden.

    • Die Kontakt-Pins auf dem Flachbandkabel zeigen zum Scrollrad-Gehäuse. Beim Zusammenbau ist darauf zu achten, dass die Stecker auf dem Kabel beim Einstecken wieder in die gleiche Richtung zeigen.

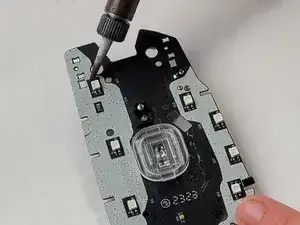

  8. LxvLvnjWuJc2h1YY

    • Erhitze den Lötkolben auf mittelhohe Temperatur.

    • Der Lötkolben kann beim Erhitzen Verbrennungen verursachen. Gehe vorsichtig mit ihm um. Weitere Informationen zur Verwendung findest du unter Wie man Lötverbindungen herstellt und entlötet.

    • Trage eine kleine Menge Flussmittel auf die LED-Lötstelle auf, die du ersetzen möchtest.

    • Lege die Entlötlitze auf die Lötstelle.

    • Drücke den Lötkolben auf das Entlötlitzenband über der Lötstelle und halte ihn gedrückt, bis du siehst, wie das Lot durch das Band hindurchkommt.

    • Sobald du das Lot durch das Band sehen kannst (es sollte silbern und nicht mehr kupferfarben erscheinen), nimm das Band und den Lötkolben gleichzeitig von der Lötstelle weg.

    • Wiederhole den Vorgang an den drei weiteren Lötstellen der LED.

    • Entferne die LED mit einer Pinzette.

Abschluss

Um dein Gerät wieder zusammenzubauen, folge den Schritten in umgekehrter Reihenfolge.
