SCUF Reflex Joystick tauschen

Geschrieben von: Tri Truong
  • Kommentare: 1
SCUF Reflex Joystick tauschen

Schwierigkeitsgrad

Sehr schwierig

Schritte

17

Zeitaufwand

Keine Schätzung

Einleitung

Diese Anleitung zeigt, wie das Joystick-Modul im SCUF PlayStation 5 DualSense Kontroller ausgetauscht wird.

Joysticks können bei übermäßigem Gebrauch kaputt gehen, sie driften oder funktionierrn garnicht mehr. Hier wird gezeigt, wie du ihn austauschen kannst.

Für Schritt 11 benötigst du Lötkenntnisse. Ein heißer Lötkolben kann gefährlich sein, weitere Hinweise zum Löten findest du in unserer Lötanleitung.

  1. QMowkBIvXDEm1QId

    • Setze ein Plektrum unter die untere rechte Ecke der mittleren Zierblende ein und löse die Clips.

    • Löse die restlichen Clips und nimm die mittlere Zierblende ab.

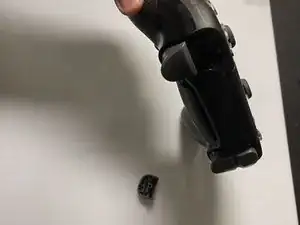

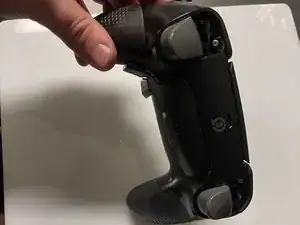

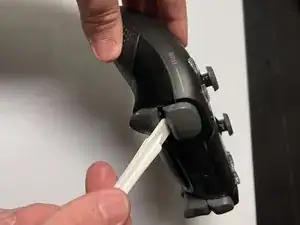

  2. NdpIDYwyImhdAjJK
    NdpIDYwyImhdAjJK
    44I3RVdwYM5OHl1c
    tDPginddWpKVXHjr

    • Ziehe die L1- und R1-Taste mit einem geeigneten Werkzeug vom Kontroller ab.

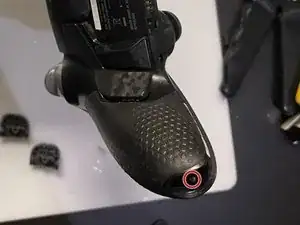

  3. pmSR3Pdk6OkgFhMT
    pmSR3Pdk6OkgFhMT
    ISQQKTpxS32JkxW6

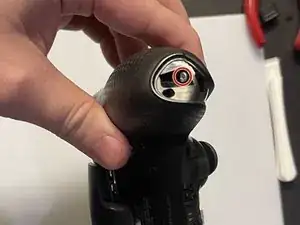

    • Entferne die Schrauben unten an den Griffen.

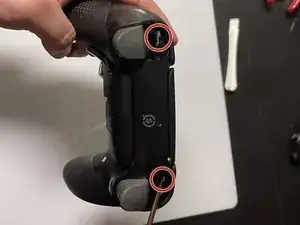

  4. hX2uKjgRGDN3HEAl

    • Entferne die Schrauben hinter der L1- und R1-Taste.

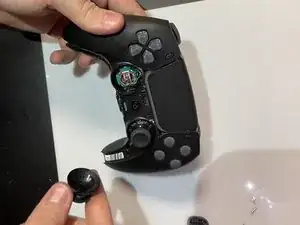

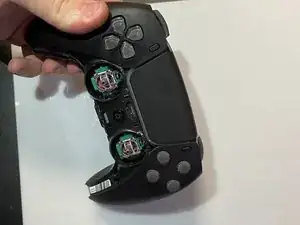

  5. DOh1OApdLVG3kylP
    DOh1OApdLVG3kylP
    hQjSsZE4sHEMGrbe

    • Ziehe die Kappen der Joysticks ab.

  6. yWmVlcH5AJxjmjtm

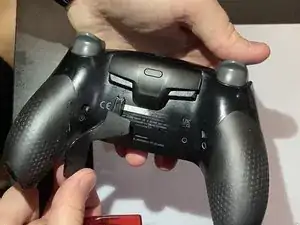

    • Schiebe die Schultertasten hinten am Kontroller nach unten und entferne sie.

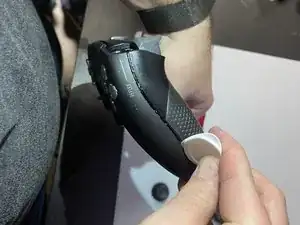

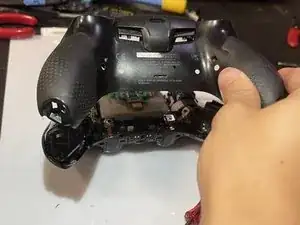

  7. nlMY4WioSj5BD1IN
    nlMY4WioSj5BD1IN
    PFPdhhYnhsJuKNNW

    • Schiebe das Öffnungswerkzeug an der Seite der Gehäuserückseite entlang und entferne es.

    • Achte darauf, dass alle Clips gelöst sind.

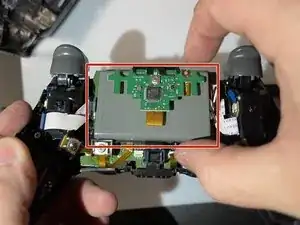

  8. KYIRJXfROBZdCZvj
    KYIRJXfROBZdCZvj
    5aNhx2AOpHevwFYs

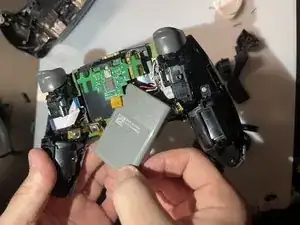

    • Schiebe den grauen Akku aus dem Kontroller heraus. Achte darauf, dass die Anschlusskabel nicht beschädigt werden.

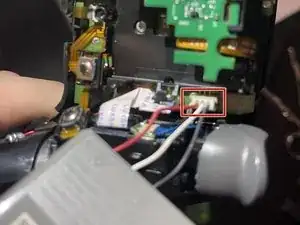

  9. SisOofMDMEK1R2TW

    • Trenne den Akku ab. Der Akku ist frei.

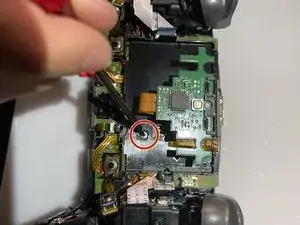

  10. wBZkWUJbCGZ2fCEJ
    wBZkWUJbCGZ2fCEJ

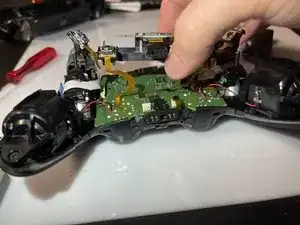

    4dqkJjHSLMorysUY

    • Drehe die Schraube auf der Rückseite des Kontrollers heraus, dann kann die Akkuhalterung entfernt werden.

  11. LPTDL1MIWbuY1oLi
    LPTDL1MIWbuY1oLi
    CTTDfyTvLcK43n45

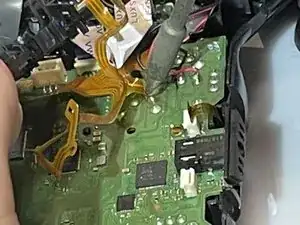

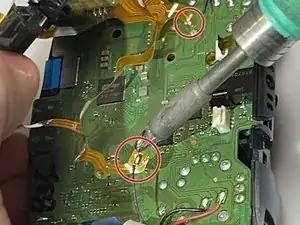

    • Nimm einen Lötkolben und entlöte die Flachbandkabel an der Hauptplatine.

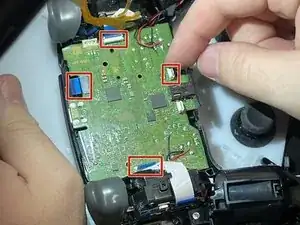

  12. wlRi4ZoKuceROFUQ

    • Trenne diese vier Kabel von der Hauptplatine ab.

  13. lhHK2oRw13COBBKC

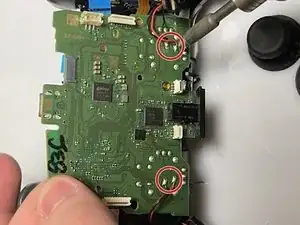

    • Entlöte das schwarze und das weiße Kabel von der Hauptplatine.

  14. s64yfXrBh1wIsCBk

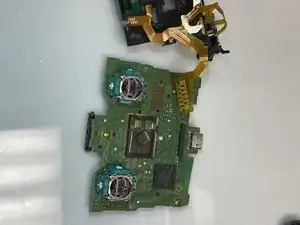

    • Entferne die Halterung der Hauptplatine und des Akkus, um an die Joystickmodule heranzukommen.

  15. ZHrlIjy5A5IBBwoF

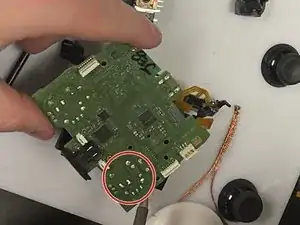

    • Nimm den Lötkolben und eine Entlötsaugpumpe und entlöte die vierzehn Lötstellen des Moduls.

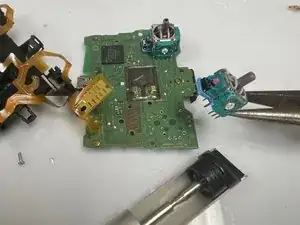

  16. CE31rPY1GikAuJNa

    • Entferne das Modul von der Hauptplatine.

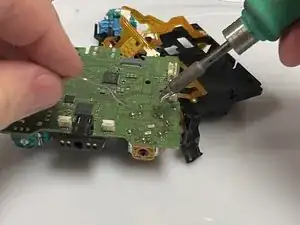

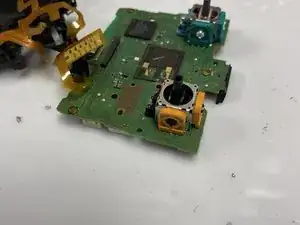

  17. oFHAiu1OVoWLF1kE
    oFHAiu1OVoWLF1kE
    yeqqWKNpY3DwlJUK

    • Setze das neue Modul in die Hauptplatine ein.

    • Löte das Modul an der Hauptplatine fest.

Abschluss

Um dein Gerät wieder zusammenzubauen, folge den Schritten in umgekehrter Reihenfolge.
