Steam Deck OLED linken Joystick tauschen

Schalte dein Steam Deck aus und stecke alle Kabel aus.

Entferne die acht 5,8 mm Torx T6 Schrauben, mit denen die Rückabdeckung befestigt ist.

Setze ein Plektrum steil zwischen Rückabdeckung und Vorderschale in der Nähe eines Auslösers ein.

Schiebe das Plektrum an der Kante des Griffs entlang und löse die Rasten, mit denen er an der Vorderschale befestigt ist.

Setze das Plektrum nochmals ein und schiebe es zum Lösen der Rasten an der Ober- und Unterkante entlang, bis die Rückabdeckung abgelöst ist.

Fasse den Griff an, der sich noch nicht gelöst hat und ziehe ihn von der Vorderschale weg, bis sich die restlichen Rasten geöffnet haben.

Entferne die Rückabdeckung.

Fasse die Zuglasche am Akkukabel links vom Akku an.

Ziehe das Akkukabel kräftig gerade - von der Abschirmung der Hauptplatine aus zum Akku hin - aus seinem Anschluss heraus und trenne es ab.

Überspringe beim Zerlegen die nächsten vier Schritte.

Drehe die beiden 3,8 mm langen Befestigungsschrauben an der Abschirmung für die Hauptplatine wieder ein.

Schließe den ZIF-Anschluss des Verbindungskabels wieder an.

Schiebe den Akkustecker mit dem flachen Ende des Spudgers in seinen Anschluss auf der Hauptplatine hinein.

Nimm einen Torx T6-Schraubendreher und entferne die beiden 3,8 mm langen Schrauben, mit denen die Abschirmung der Hauptplatine befestigt ist.

Hebe die Abschirmung der Hauptplatine an der Kante hoch und klappe sie von der Hauptplatine weg über die Unterkante des Rahmens.

Klappe den kleinen weißen Sicherungsbügel am ZIF-Anschluss der rechten Tastenplatine mit einem Spudger hoch.

Fasse die Zuglasche des Kabels mit einer Pinzette oder deinen Fingern an, ziehe es gerade aus dem Anschluss heraus und trenne es ab.

Klappe den kleinen Sicherungsbügel am ZIF-Stecker des linken Joysticks mit der Spudgerspitze hoch.

Fasse die Zuglasche an diesem Kabel mit einer Pinzette oder deinen Fingern an, ziehe das Kabel gerade aus seinem Anschluss heraus und trenne es ab.

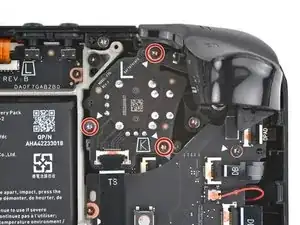

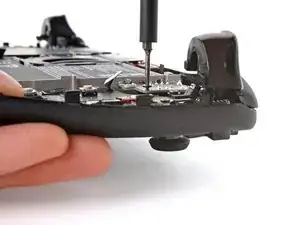

Nimm einen Torx T6-Schraubendreher und entferne die drei 5,9 mm langen Schrauben, mit denen der linke Joystick befestigt ist.

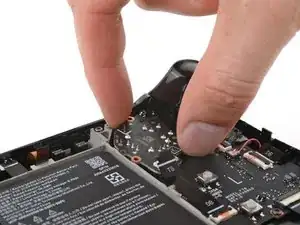

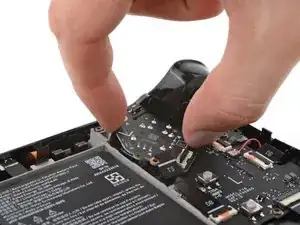

Fasse die Joystick-Platine an den Kanten an und drehe sie gegen den Uhrzeigersinn, bis sie sich vom Trigger abtrennt.

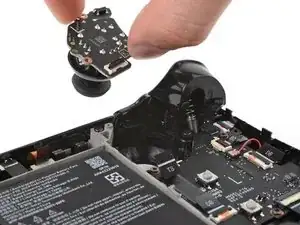

Entferne den Joystick.
