Steam Deck OLED rechten Joystick tauschen

Schalte dein Steam Deck aus und stecke alle Kabel aus.

Entferne die acht 5,8 mm Torx T6 Schrauben, mit denen die Rückabdeckung befestigt ist.

Setze ein Plektrum steil zwischen Rückabdeckung und Vorderschale in der Nähe eines Auslösers ein.

Schiebe das Plektrum an der Kante des Griffs entlang und löse die Rasten, mit denen er an der Vorderschale befestigt ist.

Setze das Plektrum nochmals ein und schiebe es zum Lösen der Rasten an der Ober- und Unterkante entlang, bis die Rückabdeckung abgelöst ist.

Fasse den Griff an, der sich noch nicht gelöst hat und ziehe ihn von der Vorderschale weg, bis sich die restlichen Rasten geöffnet haben.

Entferne die Rückabdeckung.

Fasse die Zuglasche am Akkukabel links vom Akku an.

Ziehe das Akkukabel kräftig gerade - von der Abschirmung der Hauptplatine aus zum Akku hin - aus seinem Anschluss heraus und trenne es ab.

Überspringe die nächsten drei Schritte, wenn du das Gerät auseinander baust.

Drehe die beiden 3,8 mm langen Schrauben ein, mit denen die Abdeckung der Hauptplatine befestigt ist.

Schließe den ZIF-Anschluss des Verbindungskabels wieder an.

Schiebe den Akkustecker mit dem flachen Ende des Spudgers in seinen Anschluss auf der Hauptplatine hinein.

Nimm einen Torx T6 Schraubendreher und entferne die beiden 3,8 mm langen Schrauben, mit denen die Abdeckung der Hauptplatine befestigt ist.

Hebe die Abdeckung der Hauptplatine an der Oberkante hoch und klappe sie über die Unterkante von der Hauptplatine weg.

Klappe den kleinen Sicherungsbügel am ZIF-Anschluss des rechten Joysticks mit der Spudgerspitze hoch.

Fasse die Zuglasche am Kabel mit dem Finger oder einer Pinzette, schiebe den Stecker aus dem Anschluss heraus und trenne ihn ab.

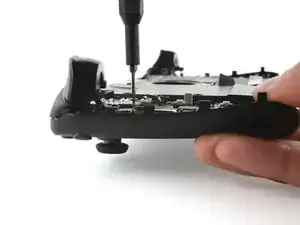

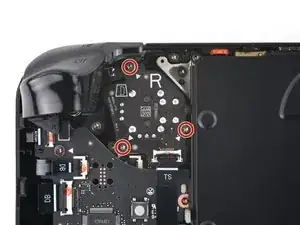

Nimm einen Torx T6-Schraubendreher und entferne die drei 5,9 mm langen Schrauben, mit denen der rechte Joystick befestigt ist.

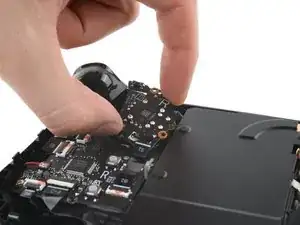

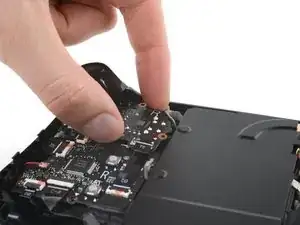

Fasse die Joystick-Platine an den Kanten an und drehe sie im Uhrzeigersinn, bis sie sich vom Trigger abtrennt.

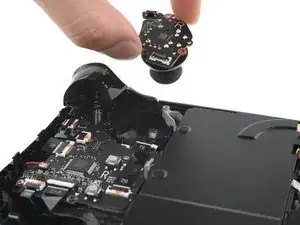

Entferne den Joystick.
