Viessmann 7450156 Pufferbatterie tauschen

Geschrieben von: Sebastian
  • Kommentare: 5
Viessmann 7450156 Pufferbatterie tauschen

Schwierigkeitsgrad

Schwierig

Schritte

8

Zeitaufwand

Keine Schätzung

Einleitung

Die Duomatik-Steuereinheit/HMI ist mit einer integrierten 3,6V 2400mAh AA (Mignon) Industrie-Lithium-Pufferbatterie (LiSOCl2) ausgestattet, die zur Aufrechterhaltung der Uhrfunktionalität und zur Beibehaltung der Timereinstellungen bei Kesselabschaltungen oder Stromausfällen dient.

Obwohl diese robusten Zellen typischerweise eine längere Lebensdauer bieten, ist ein eventueller Ausfall unvermeidlich.

Sollte dein Heizkessel häufig Zeit und Einstellungen verlieren, kann dies darauf hindeuten, dass die Batterie ausgetauscht werden muss.

In dieser Anleitung führen wir dich durch all Schritte des Batteriewechsels.


Hinweis

Wenn du Batterie als nur zur Prävention austauschst, kann es beim Wiedereinschalten des Moduls zunächst so aussehen, als sei es defekt. Das Modul wird aufgrund des Zeitverlusts in einen Fehlermodus wechseln und alle Funktionen außer der Zeiteinstellung sperren. Du musst also zuerst die Uhrzeit einstellen, bevor du auf andere Funktionen zugreifen kannst.

  1. 2OT3a6yBkVRiGdXs
    2OT3a6yBkVRiGdXs
    vUAmHRRAvgn41siF

    • Den Ausschalter deiner Heizung und drücke ihn.

    • Der Schalter befindet sich meistens direkt neben der Brandschutztür zum Heizungsraum und ist oft als Notschalter beschriftet.

  2. CAlHHMNQJLJWLh5T

    • Suche die Bedieneinheit die du entfernen willst.

  3. qcyhAF2YhSm3etZB
    qcyhAF2YhSm3etZB
    TNnWqH3ZKhxZ2bDG

    • Stecke einen Schlitzschraubendreher oder einen Spudger in die kleine Kerbe oben am Modul ein, um es vorsichtig zu lösen.

  4. vWvQrSVK2JWbasPV
    vWvQrSVK2JWbasPV
    vLFSp2slCXsB6lgf

    • Ziehe das Modul gerade in deine Richtung heraus.

  5. DQLJvAZF4lUoZeSg
    DQLJvAZF4lUoZeSg
    NwQfySmVm36PJQSB
    fEdqfWs6SvIIEh2w

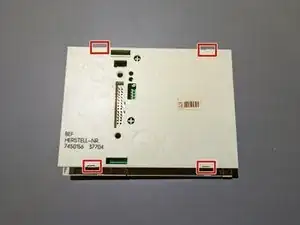

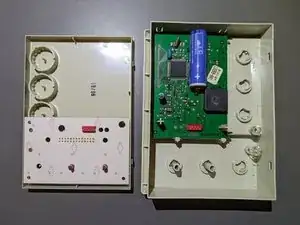

    • Lege das Modul auf die Vorderseite.

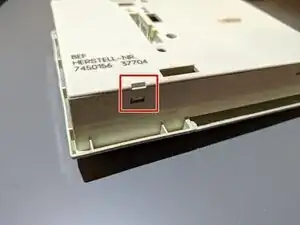

    • Die Rückseite des Moduls wird von vier Clips gehalten. Verwende Spudger, um die Clips offen zu halten, während du die Rückseite entfernst.

    • Der kleine rote Stecker, der die beiden Platinen im Inneren zusammenhält, könnte auf etwas schwer zu lösen sein.

  6. PJwpi2jciu3mTlYf
    PJwpi2jciu3mTlYf
    Eh6WYyQNrERJDGWk
    XYtLXdnjMZauQOFg

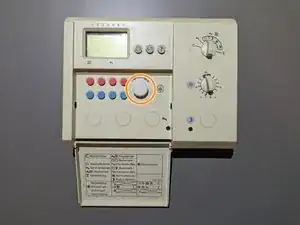

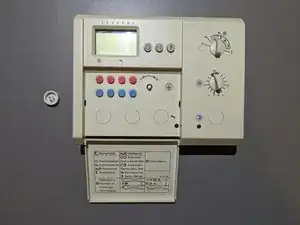

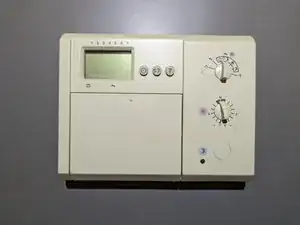

    • Lege das Modul auf die Rückseite.

    • Öffne die Klappe, die die Tasten zur Einstellung des Timers abdeckt.

    • Entferne den Encoder-Knopf, indem du ihn einfach abziehst.

  7. 16KYeFCKMQhj3RmZ
    16KYeFCKMQhj3RmZ
    vmbdNudGXqsAYjbf

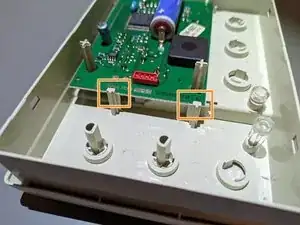

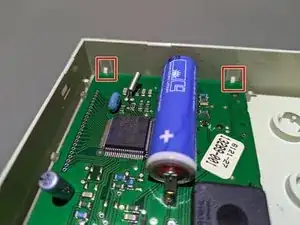

    • Löse die ersten beiden Clips, die die Platine im Gehäuse halten.

    • Löse die letzten zwei Clips, die die Platine im Gehäuse halten.

    • Entferne die Platine aus dem Gehäuse.

    • Die letzten beiden Clips könnten etwas schwerer zu lösen sein. Achte jedoch darauf, nicht zu viel Kraft zu verwenden, um sie nicht zu brechen.

  8. AJImWifXRDYosPEk
    AJImWifXRDYosPEk
    HuspeT3SXNHkVWQ2
    DhlJlHHvmflkoETR

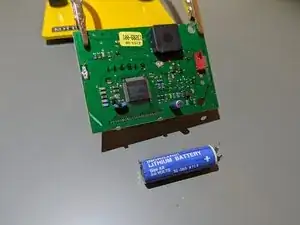

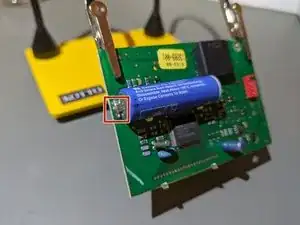

    • Entlöte den Minuspol.

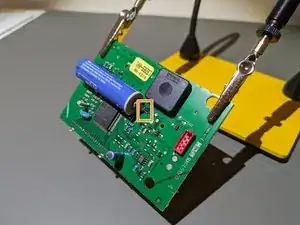

    • Entlöte den Pluspol.

    • Diese Anleitung zeigt dir wie man Verbindungen Lötet oder Entlötet.

Abschluss

Um dein Gerät wieder zusammenzubauen, folge den Schritten dieser Anleitung in umgekehrter Reihenfolge.

Entsorge deinen Elektromüll sachgerecht.

Tinte & Feder

Sebastian

Mitglied seit: 19/08/18

29300 Reputation

5 Kommentare

I am in this boat. Replacing the battery is not a problem. The problem is what is the procedure to reinitialise the control unit afterwards? What values need to be put back and what button presses achieve that?

Michael LEE -

The module will enter an error mode due to time loss, locking all functions except for setting the time. Therefore, your first step would be setting the time before accessing other features. I'm not sure for the process, it has been a while for me. You can just download the user manual on the Viessmann Website, though.

Sebastian -

Thanks Sebastian, I can see the clock can be adjusted. At the moment, with the old battery still installed (I did measure it and it seemed ok to me @4.2V but will accept it may be borderline) I can adjust the time but that is all, the temperatures from the thermistors are not there, this is why I believe it may need initialising. I can also enter the options pages where you can set various options like room thermostat fitted or not and hot water cylinder temperature 60 or 70 degrees and I believe there will be a 'secret' code in there somewhere to initialise the control board. It isn't in the manual, at least, not the manual for mere users, it will be a reserved engineering code.

Michael LEE -

Maybe post your problem in the Answers forum. There are a lot of talented people on there who might be able to help you with your problem.

Sebastian -

Already done Sebastian, thanks.

Michael LEE -
