W-King X10 Akku tauschen

Geschrieben von: Christian Diaz

Kommentare: 3

Schwierigkeitsgrad

Schwierig

Schritte

Zeitaufwand

45 Minuten - 1 Stunde

Einleitung

Der Akku des W-King X10 versorgt das Gerät mit Energie. Wenn der Akku nicht mehr in Ordnung ist, hält er seine Ladung nicht mehr lange, muss häufig nachgeladen werden und schlimmstenfalls kann das Gerät nicht mehr eingeschaltet werden.

Diese zeigt, wie der X10 geöffnet und der Akku ausgetauscht wird.

Um die Lautsprecher auszutauschen, benötigst du Lötkenntnisse um die Kabel zu entlöten. Genauere Informationen dazu findest du in unserer Lötanleitung.

Schalte das Gerät vor Reparaturbeginn aus und trenne das Netzteil ab. Normalerweise würdest du auch den Akku entnehmen, aber dazu müssen vorher die Lautsprecher entfernt werden.

Werkzeuge

Schritt 1

Schalte den X10 vor Reparaturbeginn aus und trenne ihn vom Ladegerät ab.

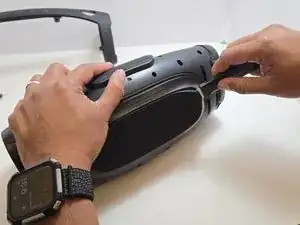

Stelle den W-King X10 so, dass die Vorderseite zu dir zeigt.
Wenn er richtig steht, kannst du das W-King Logo sehen.

Schritt 2

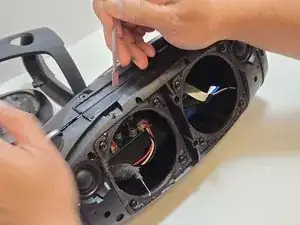

Heble das Schutzgitter oben an zwei Stellenmit einem Spatel ab.
Die Stellen befinden sich etwa auf gleicher Höhe wie die Clips für den Trageriemen am Bedienfeld.
Wenn sich die Verbindungen lösen kannst du ein deutliches "Plopp" hören und das Schutzgitter trennt sich an der Oberkante sichtbar vom Gehäuse des X10 ab.

Schritt 3

Lege den X10 mit dem Boden zu dir auf seine Rückseite.

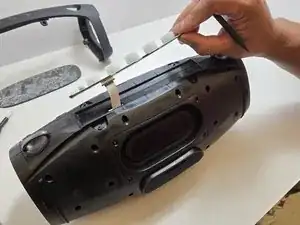

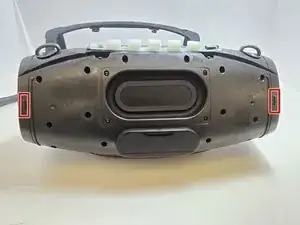

Löse wie abgebildet die beiden Verbindungen links und rechts am Schutzgitter mit einem Spatel.
Löse auch die Verbindung in der Mitte des Schutzgitters.
Wenn sich die Verbindungen lösen kannst du ein deutliches "Plopp" hören und das Schutzgitter trennt sich sichtbar vom Gehäuse des X10 ab.
Achte darauf, dass die Verbindungen nicht wieder versehentlich einrasten. Es hilft, wenn du bei diesem Schritt Plektren einsteckst.

Schritt 4

Entferne das vordere und das rückseitige Schutzgitter vom Gerät.

Schritt 5

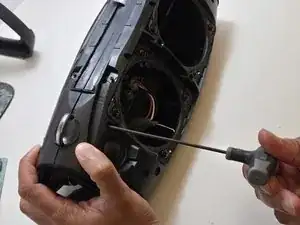

Entferne die vier 15,5 mm langen Kreuzschlitzschrauben #2 aus den Ecken der Lautsprecher.

Schritt 6

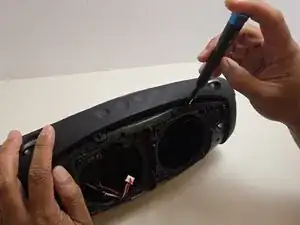

Ziehe den Lautsprecher behutsam und gerade aus dem Rahmen heraus.
Wenn du den Lautsprecher zu schräg hältst, kann er sich im Rahmen verkanten. Dann lässt er sich nicht mehr herausholen.
Die Lautsprecher sind noch mit Kabeln an der Platine angeschlossen. Ziehe oder rüttle nicht zu stark an ihnen.

Schritt 7

Nimm einen Lötkolben und entlöte die drei Kabel, mit denen der Lautsprecher an die Hauptplatine angeschlossen ist.

Schritt 8

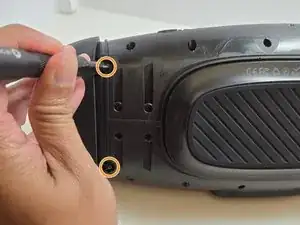

Schraube die obere Abdeckung los:

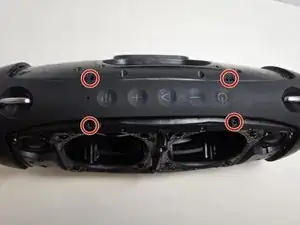

In der Mitte der oberen Abdeckung befinden sich vier 7,5 mm lange Kreuzschlitzschrauben #0.
Unten an der Abdeckung befinden sich auf jeder Seite zwei 7,5 mm lange Kreuzschlitzschrauben #0.

Schritt 9

Löse die beiden Clips an jedem Ende der Abdeckung mit einem Spatel ab.
Die beiden Clips befinden sich vorne und hinten am Ende der Abdeckung.
Ziehe die Enden der Abdeckung vom Gerät weg und hebe die Abdeckung ab.
Damit sich die Abdeckung ablösen lässt, müssen alle vier Clips lose sein. Achte darauf, dass sie nicht wieder versehentlich einrasten.
Zum Entfernen der Abdeckung benötigst du etwas Kraft. Der Kunststoff ist sehr stark und bricht nicht so leicht, passe aber auf, dass du dich nicht verletzt.

Schritt 10

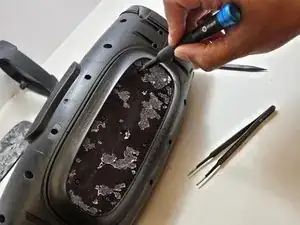

Entferne die Gummiauflage unten am X10.
Trenne den Kleber am Gummi mit einem Jimmy auf.
Arbeite vorsichtig, damit das Gummi nicht beschädigt wird.
Ziehe die Gummiauflage ganz ab, um an die Bodenplatte heranzukommen.

Schritt 11

Trenne den Kleber an der Steuerplatine oben auf dem X10 mit einem Spudger vom Gehäuse ab und entferne die Steuerplatine.
Es gibt nicht sehr viel Spiel zum Ablösen, bis das Flachbandkabel abgelöst ist. Spanne das Kabel nicht zu stark an und halte die Platine dicht am Gehäuse, bis das Kabel abgetrennt ist.
Nimm eine Pinzette und löse das Flachbandkabel ab, welches die Platine mit der Hauptplatine verbindet.

Schritt 12

Entferne die sechs 7,5 mm langen Kreuzschlitzschrauben #0, mit denen die Bodenplatte befestigt ist.

Schritt 13

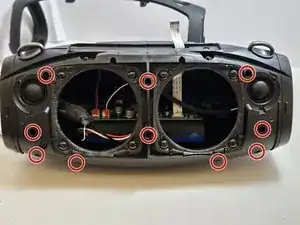

Die beiden Gehäusehälften des X10 werden von zehn Innensechskantschrauben zusammen gehalten. Drehe sie mit einem 2,5 mm Inbusschlüssel heraus.
Einige dieser Schrauben befinden sich in tiefen engen Löchern. Ein langer Inbusschlüssel ist besser geeignet, als ein Bit.
Trenne die beiden Gehäusehälften mit einem Spatel an den zehn Verbindungsstellen.
Beim ersten Öffnen des X10 sind die Gehäusehälften noch verklebt. Trenne den Kleber rund um den Rand herum mit einem Spudger auf.

Schritt 14

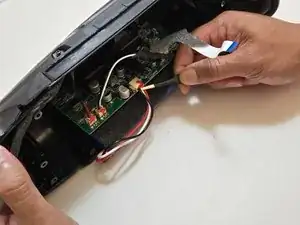

Ziehe den Akkustecker mit einer Pinzette von der Hauptplatine ab.
Vermeide elektrostatische Entladungen und benutze ESD-sicheres Werkzeug.
Entferne den Akku.

Where can I buy the battery?

Bìg Žìé -

Abschluss

Um dein Gerät wieder zusammenzubauen, folge den Schritten in umgekehrter Reihenfolge. Entsorge deinen Elektroschrott fachgerecht.
