W-King X10 Lautsprecher tauschen

Geschrieben von: Christian Diaz

Kommentare: 0

Schwierigkeitsgrad

Schwierig

Schritte

Zeitaufwand

30 - 45 Minuten

Einleitung

wenn die Tonqualität deines W-King X10 schlecht ist, kann einer oder beide Lautsprecher defekt sein. Es kann sein, dass der Ton dünn ist, starke Unterschiede in der Lautstärke sind oder einer der Lautsprecher des X10 ganz ausgefallen ist.

Diese Anleitung zeigt, wie das Schutzgitter des W-King X10 entfernt wird und eine oder beide der 3,7 Zoll Tieftöner ausgetauscht wird. Der Großteil der Töne wird nämlich von ihnen erzeugt.

Um die Lautsprecher auszutauschen, benötigst du Lötkenntnisse um die Kabel zu entlöten. Genauere Informationen dazu findest du in unserer Lötanleitung.

Schalte das Gerät vor Reparaturbeginn aus und trenne das Netzteil ab. Normalerweise würdest du auch den Akku entnehmen, aber dazu müssen vorher die Lautsprecher entfernt werden.

Werkzeuge

Schritt 1

Schalte den X10 vor Reparaturbeginn aus und trenne ihn vom Ladegerät ab.

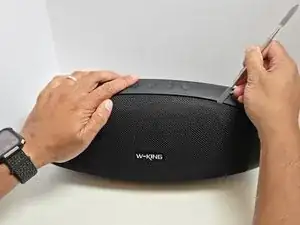

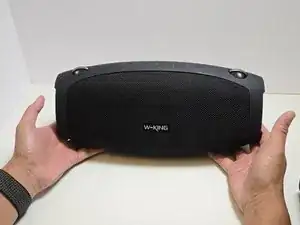

Stelle den W-King X10 so, dass die Vorderseite zu dir zeigt.
Wenn er richtig steht, kannst du das W-King Logo sehen.

Schritt 2

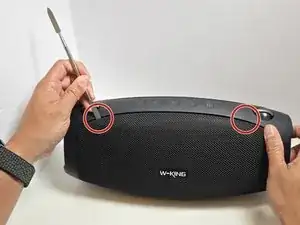

Heble das Schutzgitter oben an zwei Stellenmit einem Spatel ab.
Die Stellen befinden sich etwa auf gleicher Höhe wie die Clips für den Trageriemen am Bedienfeld.
Wenn sich die Verbindungen lösen kannst du ein deutliches "Plopp" hören und das Schutzgitter trennt sich an der Oberkante sichtbar vom Gehäuse des X10 ab.

Schritt 3

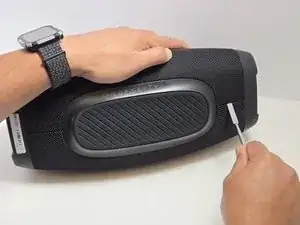

Lege den X10 mit dem Boden zu dir auf seine Rückseite.

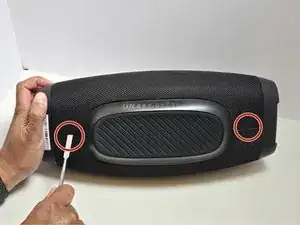

Löse wie abgebildet die beiden Verbindungen links und rechts am Schutzgitter mit einem Spatel.

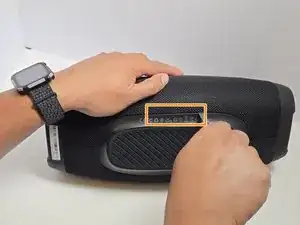

Löse auch die Verbindung in der Mitte des Schutzgitters.
Wenn sich die Verbindungen lösen kannst du ein deutliches "Plopp" hören und das Schutzgitter trennt sich sichtbar vom Gehäuse des X10 ab.
Achte darauf, dass die Verbindungen nicht wieder versehentlich einrasten. Es hilft, wenn du bei diesem Schritt Plektren einsteckst.

Schritt 4

Entferne das vordere und das rückseitige Schutzgitter vom Gerät.

Schritt 5

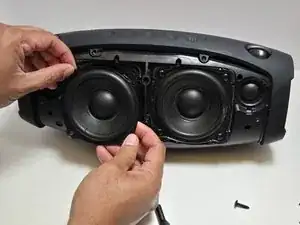

Entferne die vier 15,5 mm langen Kreuzschlitzschrauben #2 aus den Ecken der Lautsprecher.

Schritt 6

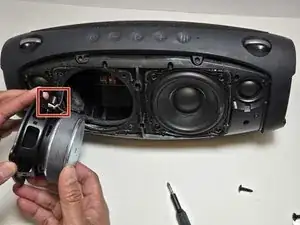

Ziehe den Lautsprecher behutsam und gerade aus dem Rahmen heraus.
Wenn du den Lautsprecher zu schräg hältst, kann er sich im Rahmen verkanten. Dann lässt er sich nicht mehr herausholen.

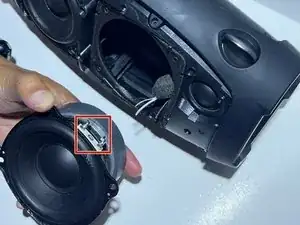

Die Lautsprecher sind noch mit Kabeln an der Platine angeschlossen. Ziehe oder rüttle nicht zu stark an ihnen.
