Xbox Series X Wireless Controller (Modell 1914) Joystick tauschen

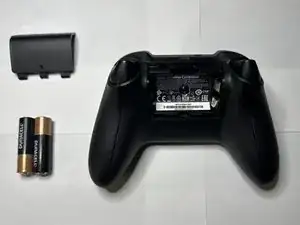

Drehe den Controller um und öffne das Batteriefach in der Mitte der Rückseite.

Entfernen die Batterien. Lege die Abdeckung und die Batterien vorerst zur Seite.

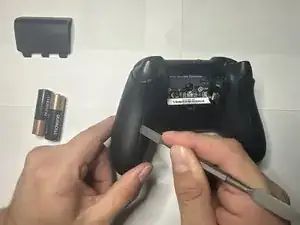

Nimm das Öffnungswerkzeug und heble die Griffabdeckungen ab:

Setze das Werkzeug in die Rille auf der Rückseite der Griffe ein.

Schiebe das Werkzeug in der Rille entlang und heble besonders an den Stellen, an denen du am meisten Widerstand verspürst, bis der Clip an der Stelle frei kommt.

Wiederhole dies, bis die Abdeckung frei ist.

Mache das Gleiche für den anderen Griff.

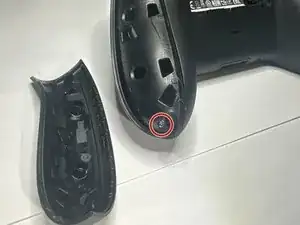

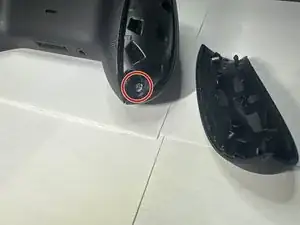

Nachdem du die Abdeckungen entfernt hast, löse die fünf Schrauben, welche die Frontplatte befestigen.

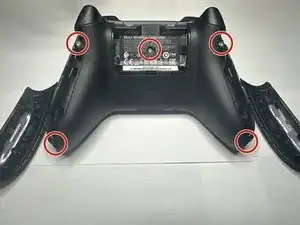

Die Schrauben sind im Bild gezeigt, zwei in jedem Griff und eine im Batteriefach.

Nachdem die Schrauben auf der Rückseite entfernt sind, müsste sich die Frontplatte einfach entfernen lassen. Ziehe sie ab und lege für später zur Seite.

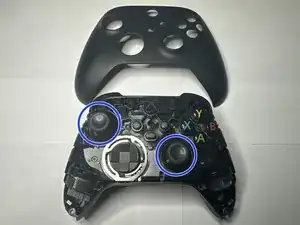

Ziehe die Joystick-Abdeckungen vom Controller weg und entferne sie.

Lege die Abdeckungen zur Seite.

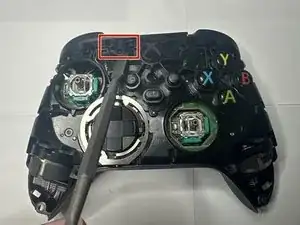

Platziere den Spudger wie gezeigt und ziehe die Abdeckung an der Sync-Taste mit Gefühl ab. Gehe dabei wie vorhin vor.

Entferne die Abdeckung und lege sie für später zur Seite.

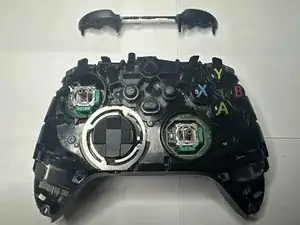

Finde die RB- und LB-Schultertaste und setze ein geeignetes Werkzeug, z.B. einen Metallspatel zwischen dem Rahmen und dem Gelenk ein.

Heble die Taste behutsam ab und wiederhole am anderen Ende des ganzen Teils.

Nun sollte sich das ganze Teil mit den Schultertasten leicht herausnehmen lassen.

Lege das Teil zur Seite.

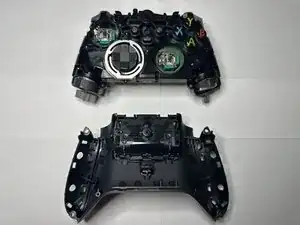

Nun sollte der Kunststoffrahmen auf der Rückseite einfach von den Hauptbestandteilen abfallen.

Lege das Teil zur Seite.

Drehe das Kerngerät herum, die wichtigsten Bauteile werden sichtbar.

Nun kommen die beiden Trigger an die Reihe.

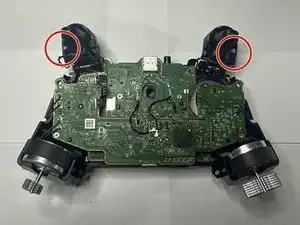

Bewege die Trigger nach vorne, so dass ihre Rückseite sichtbar wird.

Entferne die Torx T6-Schraube, die den Trigger festhält. Bewahre sie gut auf.

Wiederhole den Vorgang für den anderen Trigger.

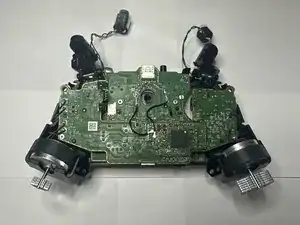

Der Rahmen der Auslöser ist nun weg, so dass du die Vibrationsmotoren an ihnen entfernen und zur Seite legen kannst

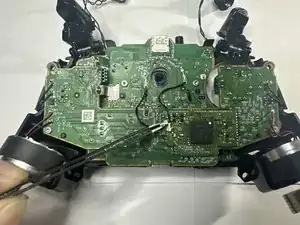

Nun werden die Kabel für die Select- und Menü-Taste abgetrennt.

Ziehe den Stecker mit dem Finger oder einer Pinzette hoch und trenne ihn ab.

Wiederhole für den anderen Stecker.

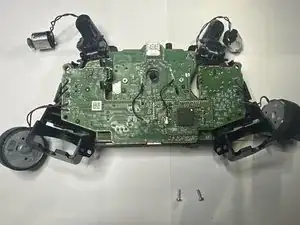

Entferne die beiden Schrauben über dem Stecker. Sie befestigen die Hauptplatine am Rahmen.

Nun sind die Vibrationsmotoren in den Griffen an der Reihe.

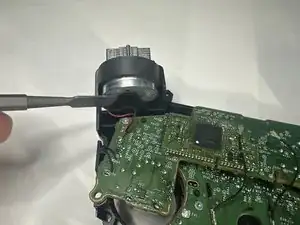

Drücke die Motoren mit den Fingern zu dir und hebe sie heraus.

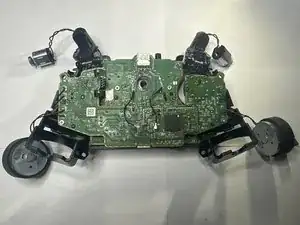

Die Vibrationsmotoren sind gelöst, jetzt kommen die Schrauben an der Platine dran.

Entferne die Torx T6-Schrauben an den Stellen, wo die Rüttelmotoren in den Griffen waren.

Lege die Schrauben zunächst zur Seite.

Drehe den Controller herum.

Die Kabel an den Auslösern sind in kleinen Rillen am Kontroller festgeklemmt.

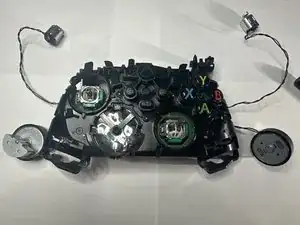

Ziehe die Kabel behutsam heraus und lege die Teile der Auslöser vorsichtig zur Seite.

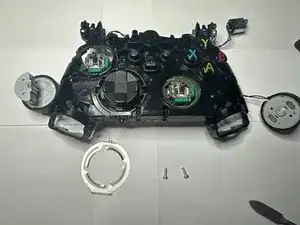

Finde die Befestigung um die äußere Rille am Steuerkreuz.

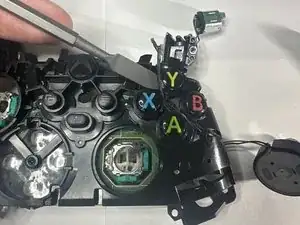

Schiebe den Spudger unter das Teil und ziehe es vom Controller ab.

Entferne die Befestigung und lege sie zur Seite.

Entferne das Steuerkreuz vom Controller und lege es zunächst zur Seite.

Hole die Platine mit den daran befestigten Joysticks heraus.

Lege die Platine flach hin und überprüfe sie auf Staub und sonstige Verschmutzungen.

Drehe die Platine um.

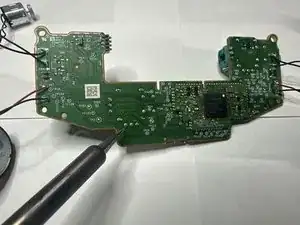

Suche die Lötstellen des Joysticks auf der Rückseite der Platine.

Setze die heiße Lötspitze (ca 350°) auf eine der Lötstellen.

Warte einige Sekunden lang, bis das Lötzinn flüssig wird. Wiederhole für alle Lötstellen.

Wenn die Lötstellen frei sind, sollte der Joystick herauskommen. Stecke die Kontakte des neuen Joysticks an den gleichen Stellen wieder ein.

Löte die Kontakte wieder fest.
