Xbox Series X|S Wireless Controller (Modell 1914) Demontage

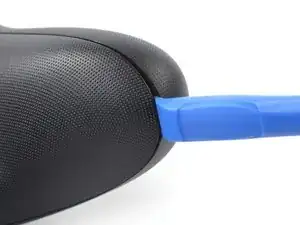

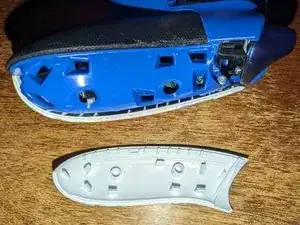

Der zweite Schritt besteht darin, die Seitenplatte zu entfernen, die in die Handfläche gedrückt wird. Dazu eignet sich ein iFixit Öffnungswerkzeug oder iFixit Plektren.

Wenn du ein Öffnungswerkzeug hast, dann setze es nahe an der Spitze ein und heble die Seitenplatte vom Kontroller weg. Du hörst es klicken, wenn sich die Rasten lösen. Schiebe das Werkzeug um die Platte herum, wenn es Widerstand gibt, dann heble die betreffende Stelle frei.

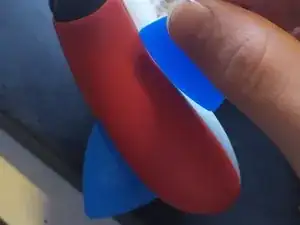

Wenn du nur Plektren hast, dann drücke sie zwischen die seitlichen und die Frontplatte ein. Zunächst kannst du sie nur an bestimmten Stellen einsetzen, drücke sie so weit wie möglich ein, bis einige drinnen stecken. Wackle dann mit den Plektren und schiebe sie hin und her, bis sich die Rasten lösen.

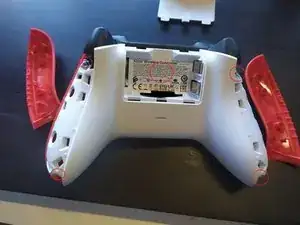

Entferne die fünf Schrauben mit dem T8-Bit.

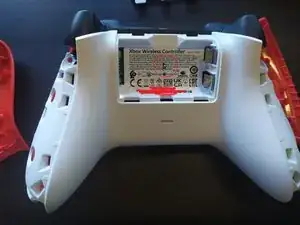

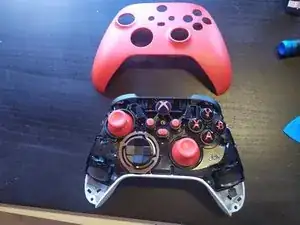

Jetzt, wo die Frontplatte entfernt ist, können wir auch die Rückplatte abnehmen.

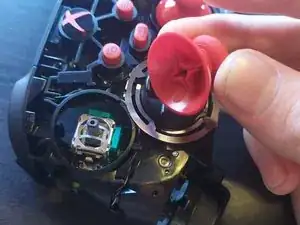

Wenn du weiter mit der Anleitung arbeiten willst, musst du die Joysticks entfernen, kannst aber das D-Pad an seinem Platz lassen.

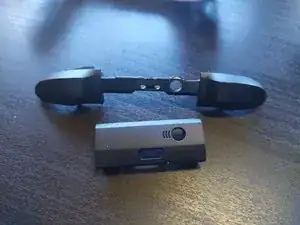

Jetzt werden wir die kleine Platte zwischen den Bumpers abnehmen, um einen besseren Zugang zum Steuergerät zu erhalten.

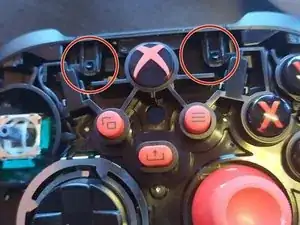

Drücke zunächst die beiden kleinen Plastikteile auf beiden Seiten der Ein-/Ausschalttaste der Xbox.

Drücke die kleinen Teile einfach nach oben und weg vom Steuergerät (die Platte kann wegschießen, halte sie also etwas fest).

Um die Bumpers zu entfernen, befinden sich auf beiden Seiten kleine Plastikstücke, genau wie die, die wir gerade gelöst haben, drücke sie einfach vom Controller weg. Ich mag es, den Schraubendreher für diese zu verwenden, da er ein ein wenig kleiner ist und leichter dran kommt.

Als Nächstes werden wir die Abzugskappen entfernen. Verwende dazu einen T6-Bit.

Entfernen die Schrauben auf der Rückseite der Kappen und drücke den Kunststoff um den Abzug herum vorsichtig von außen nach innen.

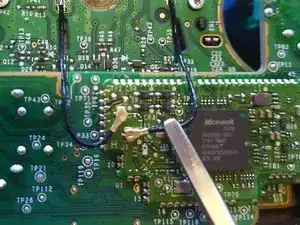

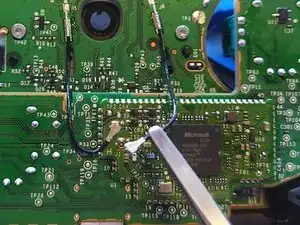

Um die Hauptplatine (die obere) zu entfernen, müssen zunächst die Bluetooth-Antennen entfernt werden. Dazu heben wir die Anschlüsse an der Seite der Hauptplatine langsam an.

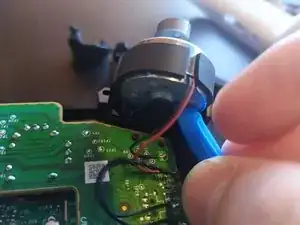

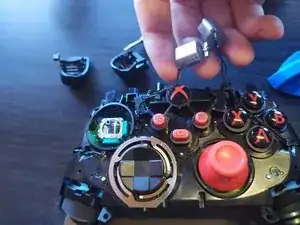

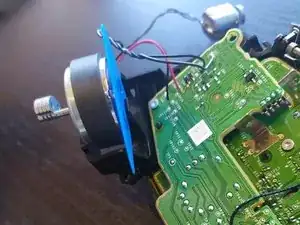

Entferne nun die großen Rumpelmotoren, indem du ein kleines Plastikteil zurückschiebst und den Motor anhebst (denke daran, die Drähte so wenig wie möglich zu belasten).

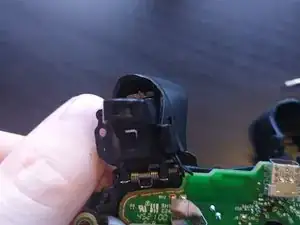

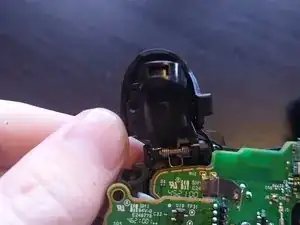

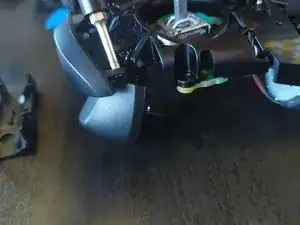

Als Nächstes müssen wir die kleinen Rumpelmotoren in den Auslösern von oben entfernen, stelle nur sicher, dass die Drähte nicht mehr mit der Chassis verbunden sind.

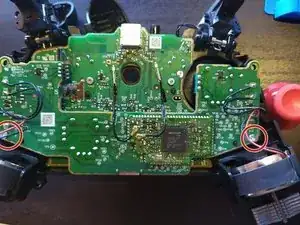

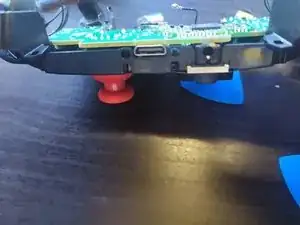

Als nächstes entfernen wir die beiden Schrauben in den unteren Ecken (mit einem T6-Bit). Nun können wir die Hauptplatine anheben. Achte darauf, dass die 3,5-mm-Buchse nicht verlötet ist und nur zwischen den beiden Platinen eingeklemmt ist.

Um die Hauptplatine zu entfernen, heben sie einfach von einer der Ecken ab, ohne sie zu stark zu verbiegen. (sorry, die Kamera war unscharf)

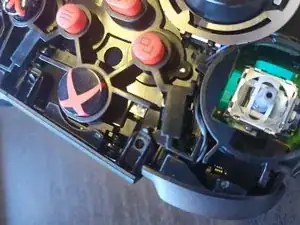

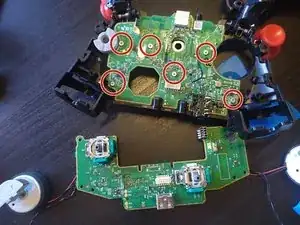

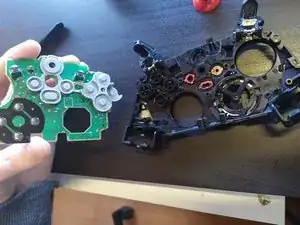

Jetzt entfernen wir die letzten sechs Schrauben (immer noch T6). Danach kannsr du die Tochterplatine anheben. Die Tasten werden nach dem Entfernen lose sein, also achte darauf, sie nicht zu verlieren.
