iPhone 15 Pro Max Akku tauschen

Trenne alle Kabel vom Smartphone ab.

Halte die Einschalt-und jede Lautstärketaste gedrückt. Betätige dann den Schieber am Display, um das Smartphone auszuschalten.

Wenn das Display oder die Glasrückseite gesprungen ist, dann überklebe sie mit überlappenden Streifen von Klebeband, um dich besser zu schützen und das Zerlegen zu erleichtern.

Zeichne mit einem Permanentmarker 3 mm von der Spitze des Plektrums entfernt einen Strich.

Entferne die beiden 7,2 mm langen P2 Pentalobe Schrauben auf jeder Seite des Ladeanschlusses.

Erwärme die Unterkante des Displays mit einem Fôn oder einem Heißluftgebläse, bis du sie gerade noch anfassen kannst.

Bringe einen Saugheber am unteren Rand des Displays an.

Ziehe fest und gleichmäßig nach oben, bis ein Spalt zwischen dem Rahmen und dem Display entstanden ist.

Setze ein Plektrum mit der Spitze in den Spalt ein.

Das Display ist mit zwei empfindlichen Kabeln mit dem Display verbunden: eines direkt oberhalb der Aktionstaste, das andere in der Mitte der linken Seitenkante.

Es gibt eine Vielzahl von Federkontakten rund um das Smartphone. Setze das Plektrum an diesen Stellen nicht tiefer als empfohlen ein, damit die Kontakte nicht verbogen werden.

Schiebe das Plektrum zum Auftrennen des Klebers an der Unterkante vor und zurück.

Lasse das Plektrum in der unteren rechten Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.

Erwärme die rechte Kante des Displays, bis du es gerade noch anfassen kannst.

Schiebe das Plektrum um die untere rechten Displayecke herum und dann zur Einschalttaste hin, bis eine Raste, die das Display befestigt dich zum Stoppen bringt.

Rolle das Plektrum, so dass sich jetzt die flache Seite unter dem Display befindet.

Verdrehe das Plektrum, um den Spalt zwischen dem Display und dem Rahmen soweit zu vergrößern, bis sich die rechte Raste löst.

Setze ein zweites Plektrum rechts von dem ersten ein.

Schiebe das erste Plektrum in die untere rechte Displayecke zurück.

Schiebe das zweite Plektrum zum Auftrennen des Klebers zur oberen rechten Displayecke hin.

Lasse die Plektren stecken, damit sich der Kleber nicht wieder verbinden kann.

Erwärme die Oberkante des Displays, bis du es gerade noch anfassen kannst.

Schiebe das Plektrum um die obere rechte Ecke herum und an der Oberkante entlang, um die beiden Rasten und den Kleber zu lösen.

Erwärme die linke Kante des Displays, bis du sie gerade noch anfassen kannst.

Rolle das Plektrum um die obere linke Displayecke herum.

Schiebe das Plektrum zum Auftrennen des Klebers zur unteren linken Displayecke hin.

Klappe das Display behutsam nach links auf.

Stütze das Display an einer Schachtel oder einem anderen stabilen Gegenstand ab, damit keines der Kabel zu sehr angespannt wird.

Entferne die sechs Y000 Tri-Point-Schrauben, mit denen die Halterung des Logic Boards befestigt ist:

Eine 2,1 mm lange Schraube

Fünf 1,5 mm lange Schrauben

Fasse die Abdeckung des Logic Boards mit einer Pinzette oder deinen Fingern und schiebe zur Unterkante des Smartphones hin, so dass das Sensorkabel frei kommt.

Entferne die Abdeckung.

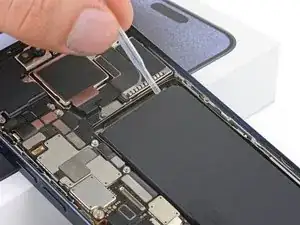

Heble den Druckstecker des Akkus mit der Spitze eines Plektrums hoch und trenne ihn ab.

Heble den Druckstecker des Helligkeitssensor oben links auf dem Logic Board mit der Spudgerspitze hoch und trenne ihn ab.

Trenne den Druckstecker des Displays ab.

Entferne das Display.

Entferne die vier Kreuzschlitzschrauben #000, mit denen der Lautsprecher befestigt ist:

Drei 2,1 mm lange Schrauben

Eine 2,9 mm lange Schraube

Setze ein Plektrum im Spalt zwischen der Taptic Engine und dem Lautsprecher unter das Klebeband.

Schiebe das Plektrum zur linken Kante des Smartphones hin, um das Klebeband von der Taptic Engine abzulösen.

Setze einen Spudger mit dem flachen Ende zwischen die rechte Kante des Lautsprechers und dem Rahmen ein.

Heble den Lautsprecher hoch, bis du ihn mit den Fingern fassen kannst.

Entferne den Lautsprecher.

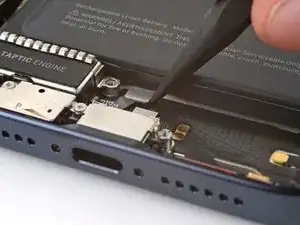

Heble den Druckstecker der Taptic Engine mit der Spudgerspitze hoch und trenne ihn ab.

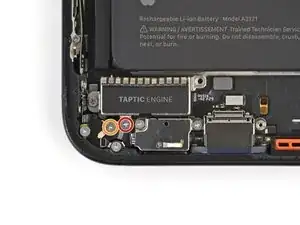

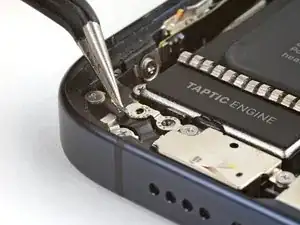

Entferne die beiden Schrauben, mit denen der Erdungskontakt befestigt ist:

Eine 1,2 mm Kreuzschlitzschraube #000

Eine 1,9 mm Y000 Tri-Point-Schraube

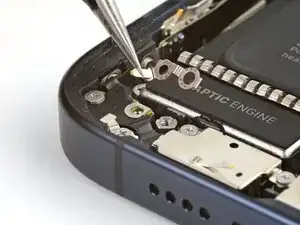

Entferne den Erdungskontakt mit einer Pinzette.

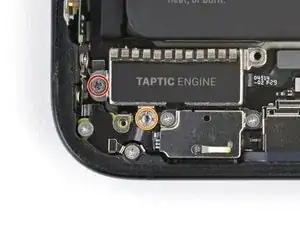

Entferne die beiden Schrauben, mit denen die Taptic Engine befestigt ist:

Eine 2, 9 mm Kreuzschlitzschraube #000

Eine 3,8 mm Abstandsschraube

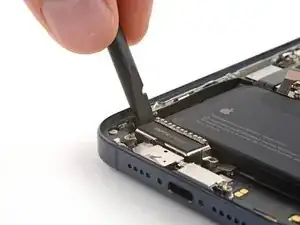

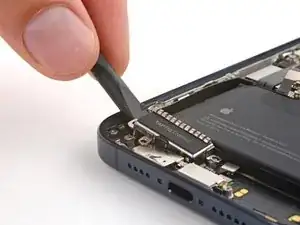

Setze einen Spudger mit dem flachen Ende zwischen die linke Kante der Taptic Engine und dem Rahmen ein.

Heble die Taptic Engine so weit hoch, bis du sie mit den Fingern fassen kannst.

Entferne die Taptic Engine.

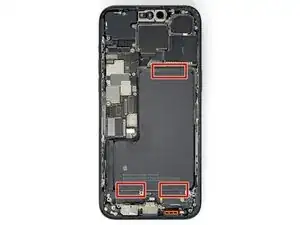

Am Ende jedes Klebestreifens gibt es eine schwarze Zuglasche, die leicht mit der Akkukante verklebt ist.

Löse die Zuglasche an einer Kante mit der Spudgerspitze vorsichtig von der Akkukante ab.

Fasse die Zuglasche mit einer stumpfen Pinzette an der Kante an und löse sie ganz von der Akkukante.

Wiederhole für die anderen beiden Zuglaschen.

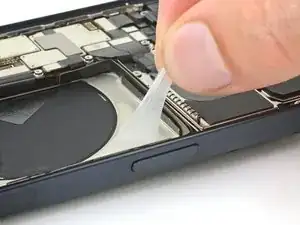

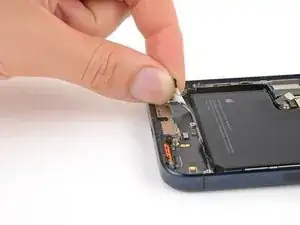

Ziehe eine der Zuglaschen so weit unter dem Akku heraus, bis du sie mit den Fingern fassen kannst oder wickle sie um dein Werkzeug herum.

Halte das Smartphone gut an den Kanten des Rahmens fest, drücke den Akku nicht nach unten.

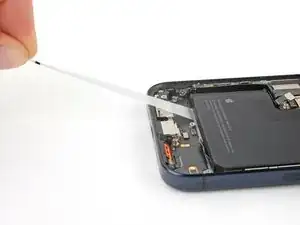

Ziehe langsam und gleichmäßig in einem flachen Winkel am Klebestreifen, damit der Klebestreifen nicht irgendwo hängen bleibt.

Fahre fort, den Streifen herauszuziehen und nachzufassen, beziehungsweise um das Werkzeug zu wickeln, bis der Streifen ganz unter dem Akku herausgekommen ist.

Wiederhole das Ganze für die anderen beiden Klebestreifen.

Wenn der obere Klebestreifen verblieben ist, dann lege die Oberkante des iPhones etwas höher.

Wenn einer der unteren Klebestreifen verblieben ist, dann lege das iPhone an der linken Kante (die mit den Lautstärketasten) etwas höher.

Tröpfle mit einer Pipette oder einer Spritze etwas hochkonzentrierten Isopropylalkohol (mindestens 90%ig) an die erhöhte Kante des Akkus.

Lasse den Alkohol unter den Akku fließen und eine Minute lang einwirken, um den Kleber aufzuweichen.

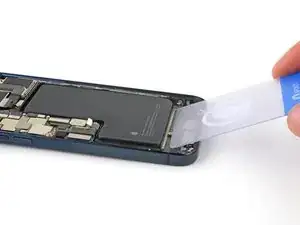

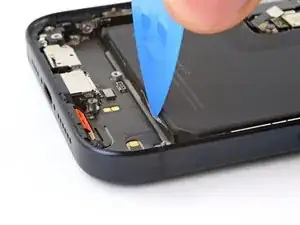

Setze eine Kunststoffkarte mit der kurzen Seite zwischen der Unterkante des Akkus und dem Rahmen ein.

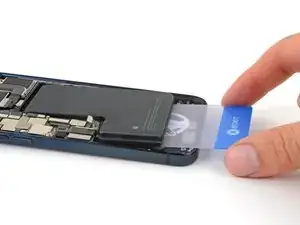

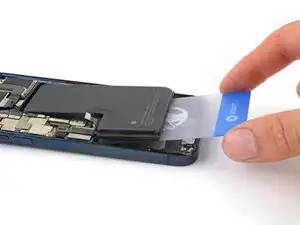

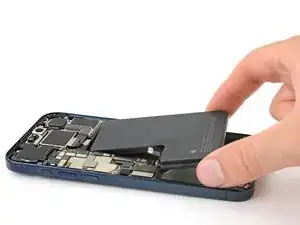

Heble den Akku vorsichtig hoch, bis sich der Kleber komplett löst.

Entferne den Akku.

Reinige den Rahmen mit Isopropylalkohol und einem fusselfreien (Mikrofaser-)Tuch.

Bevor du den Akku wieder festklebst: Schließe den Akku zeitweise an und platziere ihn in seiner Vertiefung, um zu prüfen, ob er gut passt und das Kabel bis zum Anschluss auf dem Logic Board reicht. Trenne den Akku wieder ab, bevor du weiterarbeitest.

Wenn der neue Akku nicht mit Ersatzklebestreifen ausgestattet ist, dann schaue in diese Anleitung und bringe neue elastische Klebestreifen am Akku an.

Wenn du keine elastischen Klebestreifen hast, kannst du den Akku auch mit dünnem doppelseitigen Klebeband befestigen.
