iPod Shuffle 3. Generation Akku wechseln

Geschrieben von: Matthew Newsom

Kommentare: 9

iPod Shuffle 3. Generation Akku wechseln

Schwierigkeitsgrad

Sehr schwierig

Schritte

Zeitaufwand

20 Minuten

Einleitung

Wechsele den Akku deines iPod Shuffle, wenn er nicht mehr lange hält oder auch gar nicht mehr funktioniert.

Werkzeuge

Schritt 1

Setze einen Metallspatel in den Spalt zwischen dem vorderen und hinteren Gehäuseteil oben am iPod ein und weite ihn auf.
Sei vorsichtig, der Metallspatel könnte das Gehäuse beschädigen.

The method shown will bend and damage the rear case. An easier way to do this is carefully insert a #17 exacto chisel blade between the front and rear case. The shuffle should be flat and the blade vertical. The blade should be inserted about 1/3 up from the bottom. Push the blade in and then push the knife to the side away from the iPod. The rear case will pop up and you can easily use an opening tool.

Mike -

My mistake, I used a #4 blade.

Mike -

Schritt 2

Setze ein Öffnungswerkzeug aus Kunststoff in den ausgeweiteten Spalt und heble die Gehäuserückseite nach oben von der Vorderseite ab.

Schritt 3

Setze das Werkzeug auf der gleichen Seite an der unteren Ecke des iPods in den Spalt ein.
Heble die Gehäuserückseite von der Vorderseite ab.

Schritt 4

Hebe die Gehäuserückseite unten ab und entferne sie vom iPod.

Schritt 5

Heble die Stecker der Kopfhörerbuchse und des Shuffle-Schalters mit einem Spudger vom Logic Board hoch und trenne sie ab.

Schritt 6

Entferne eine Kreuzschlitzschraube, mit der das Logic Board am vorderen Gehäuseteil befestigt ist.

Schritt 7

Löse den Akku mit einem Öffnungswerkzeug aus Kunststoff vom vorderen Gehäuseteil ab.
Entferne das Logic Board und den Akku vom iPod.

Schritt 8

Der Akku des iPods ist mit Lötkontakten mit kleinen Löchern durch das Akku-Flachbandkabel an den Kontaktflächen auf dem Logic Board angeschlossen. Inden folgenden Schritten wirst du jede Lötstelle erhitzen und gleichzeitig mit einem Spudger vom Logic Board abheben.
Erzeuge dabei keine Kurzschlüsse zwischen den Lötflächen auf der Platine, das könnte das Logic Board beschädigen.
Überhitze die Platine und das Kabel nicht. Halte die Lötspitze nur solange an die Lötstelle, bis das Lötzinn geschmolzen ist. Zuviel Hitze kann das Logic Board oder das Kabel beschädigen.

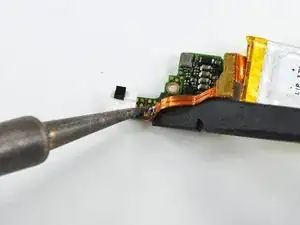

Fanke an der rechten Seite des Flachbandkabels an. Erhitze die rechte Lötstelle und heble gleichzeitig unter dem Flachbandkabel, bis es sich vom Logic Board löst.
