Google Pixel 9 Pro Akku tauschen

Trenne alle Kabel vom Smartphone ab.

Das Rückseitenglas ist rundum am Rand des Rahmens festgeklebt.

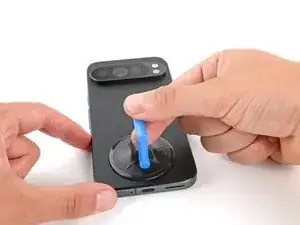

Bringe einen Saugheber so nahe wie möglich an der Unterkante des Rückseitenglases an.

Ziehe fest und gleichmäßig am Saugheber nach oben, bis ein kleiner Spalt unter dem Rückseitenglas entstanden ist.

Setze ein Plektrum mit der Spitze in den Spalt ein.

Schiebe das Plektrum an der Unterkante entlang, um die Klebeverbindung aufzutrennen.

Schiebe das Plektrum an der linken Kante nach oben und an der Oberkante entlang, um den Kleber aufzutrennen.

Schiebe das Plektrum an der rechten Kante nach unten, um den restlichen Kleber aufzutrennen.

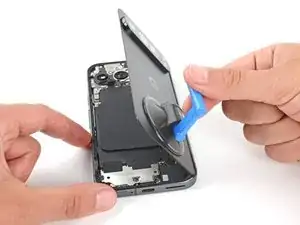

Hebe die Rückseite an der linken Seite mit einem Saugheber an und klappe sie über die rechte Kante, so wie ein Buch aufgeschlagen wird.

Stütze die Rückseite auf den Saugheber ab, so dass du an das Flachbandkabel nahe der rechten oberen Ecke herankommst.

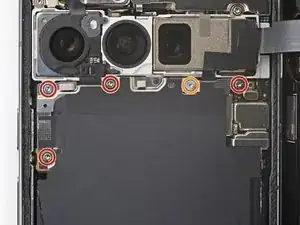

Nimm einen Torx Plus 3IP Schraubendreher und entferne die fünf Schrauben, mit denen die Drahtlos-Ladeeinheit befestigt ist:

Vier 5,4 mm lange Schrauben

Eine 1,5 mm lange Schraube

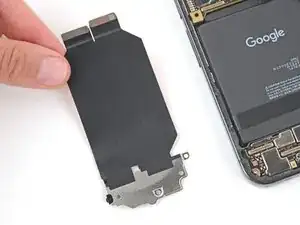

Entferne die Drahtlos-Ladeeinheit mit einer Pinzette oder deinen Fingern.

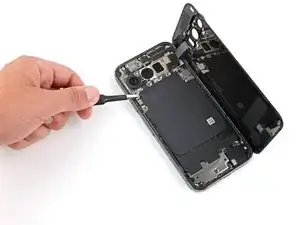

Setze ein Plektrum mit der Spitze unter die linke Kante am Druckstecker der Rückseite, heble gerade nach oben und trenne ihn ab.

Entferne die Rückseite

Nimm einen Torx Plus 3IP Schraubendreher und entferne die beiden Schrauben, mit denen die Kabelabdeckung befestigt ist:

Eine 2,3 mm lange Schraube

Eine 5,4 mm lange Schraube

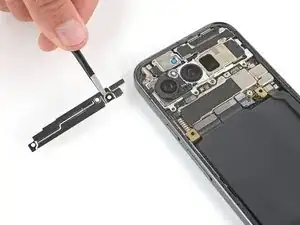

Entferne die Abdeckung mit einer Pinzette oder deinen Fingern.

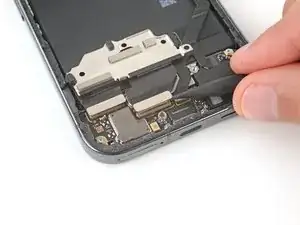

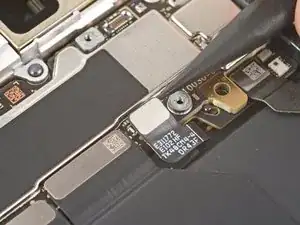

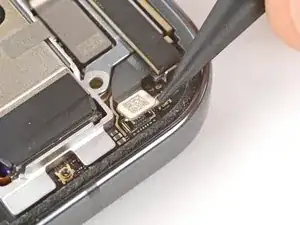

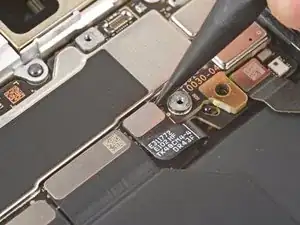

Setze einen Spudger mit der Spitze unter die rechte Kante unter den Druckstecker des Akkus, heble gerade nach oben und trenne ihn ab.

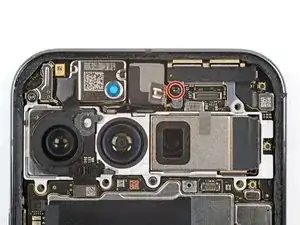

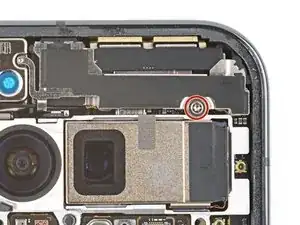

Nimm einen Torx Plus 3IP Schraubendreher und entferne die 5,4 mm lange Schraube , mit der die Abdeckung der mmWave Antenne befestigt ist.

Setze einen Spudger mit der Spitze unter den Clip nahe an der unteren linken Ecke an der Abdeckung der mmWave Antenne, heble nach oben, bis sie sich löst.

Ziehe die rechte Kante der Abdeckung behutsam zur Unterkante des Smartphones hin und entferne die Abdeckung.

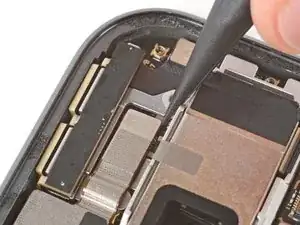

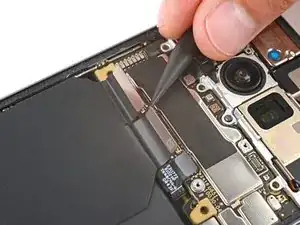

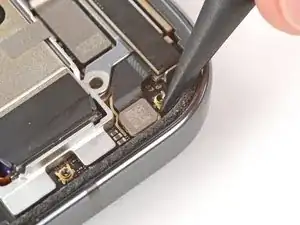

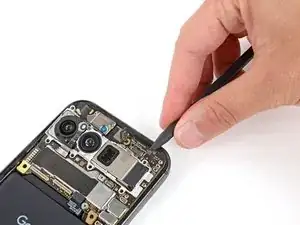

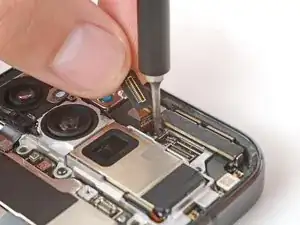

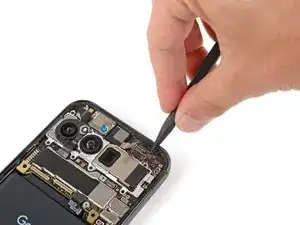

Heble den Druckstecker der 5G mmWave Antenne in der oberen rechten Ecke des Logic Boards mit der Spudgerspitze hoch und trenne ihn ab.

Heble den Druckstecker der Frontkamera mit der Spudgerspitze hoch und trenne ihn ab.

Halte das Kabel zur Frontkamera sorgfältig aus dem Weg, um an die Schraube der mmWave Antenne heranzukommen.

Nimm einen Torx Plus 3IP Schraubendreher und entferne die 4,3 mm lange Schraube, mit der die mmWave Antenne befestigt ist.

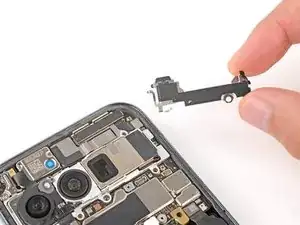

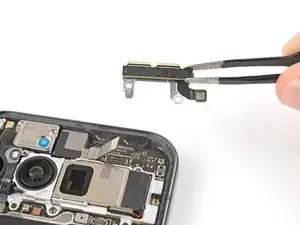

Entferne die mmWave Antenne mit den Fingern. .

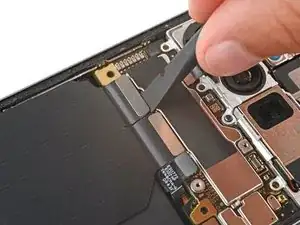

Heble den Druckstecker nahe an der linken unteren Ecke des Logic Boards mit dem flachen Ende des Spudgers hoch und trenne ihn ab.

Trenne den Druckstecker direkt rechts vom eben entfernten mit der Spudgerspitze ab.

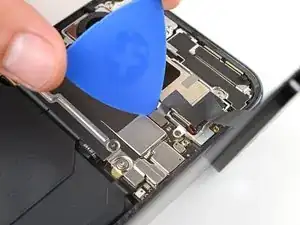

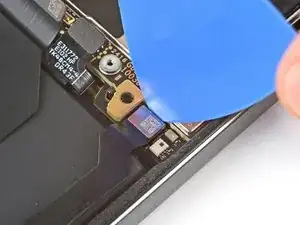

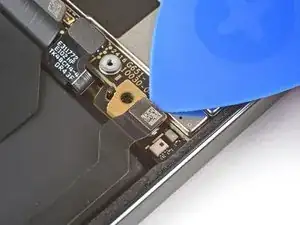

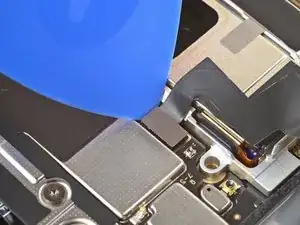

Setze ein Plektrum mit der Spitze unter die Oberkante des Drucksteckers nahe der unteren rechten Ecke des Logic Boards ein.

Heble den Druckstecker mit dem Plektrum hoch und trenne ihn ab.

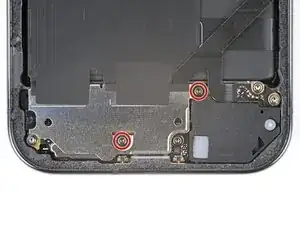

Nimm einen Torx Plus 3IP Schraubendreher und entferne die beiden 4,3 mm langen Schrauben, mit denen die Abdeckung der Ladeplatine befestigt ist.

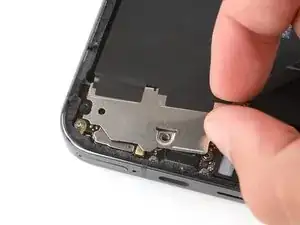

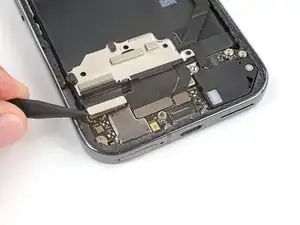

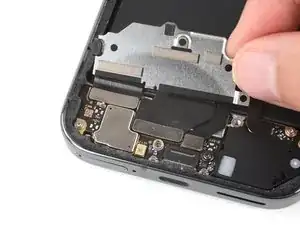

Ziehe die Abdeckung der Ladeplatine mit den Fingern an der rechten Kante zur Oberseite des Smartphones hin, bis sich die linke Seite der Abdeckung löst.

Klappe die Abdeckung von der Ladeplatine weg, um an ihre Stecker heranzukommen.

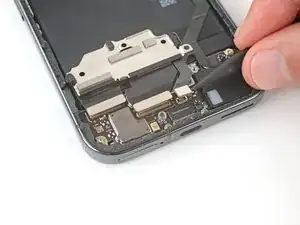

Heble die drei Druckstecker an der Oberkante der Ladeplatine mit der Spudgerspitze hoch und trenne sie ab.

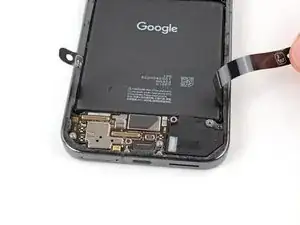

Entferne das linke Verbindungskabel mit den Fingern.

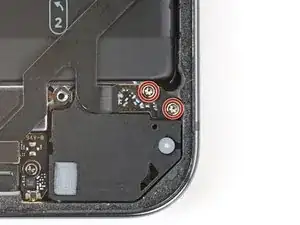

Nimm einen Torx Plus 3IP Schraubendreher und entferne die beiden 2,5 mm langen Schrauben das rechte Verbindungskabel unten befestigt ist.

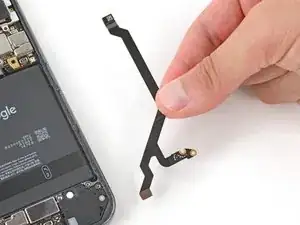

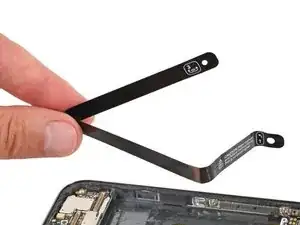

Entferne das rechte Verbindungskabel mit den Fingern.

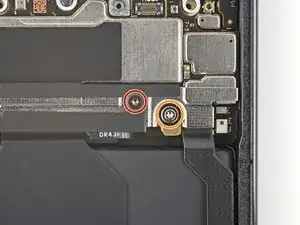

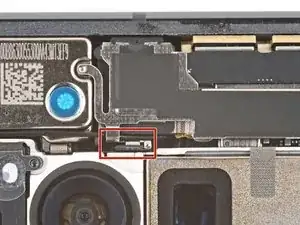

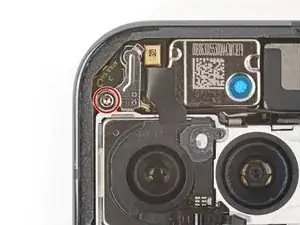

Nimm einen 3IP Torx Plus Schraubendreher und entferne die 5,4 mm lange Schraube, mit der die Abdeckung der Antenne befestigt ist:

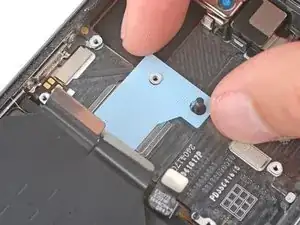

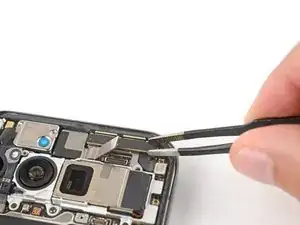

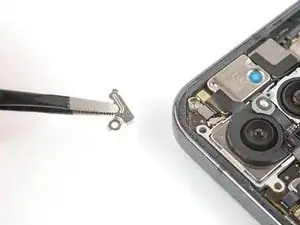

Entferne die Abdeckung der Antennenplatine mit einer Pinzette.

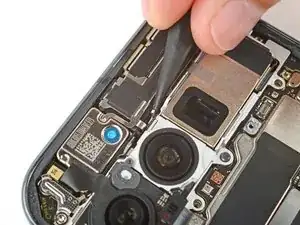

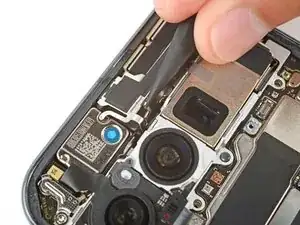

Heble den Druckstecker zum Autofocus in der oberen linken Ecke mit der Spudgerspitze hoch und trenne ihn ab.

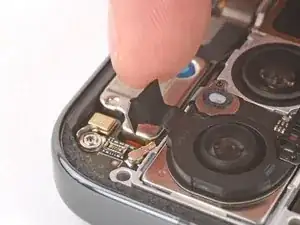

Biege das Kabel vorsichtig aus dem Weg, um an den metallenen Antennenstecker darunter heranzukommen.

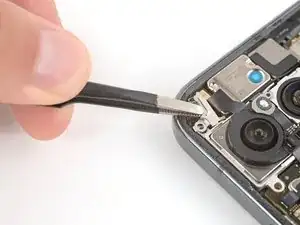

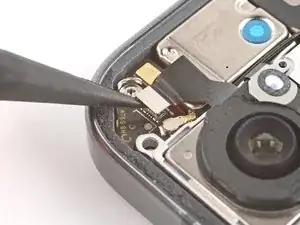

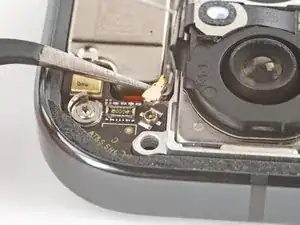

Setze eine gewinkelte Pinzette mit einer Spitze am Stecker unter das Koaxialkabel der Antenne, hebe ihn gerade nach oben und trenne ihn ab.

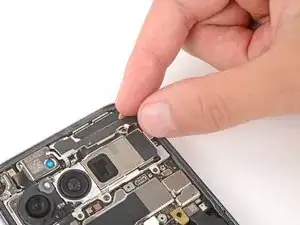

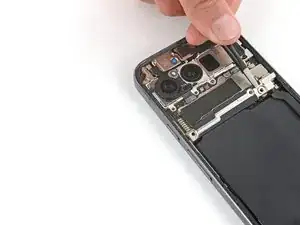

Heble das Logic Board mit dem Spudger an der Oberkante hoch, bis du es mit den Fingern greifen kannst.

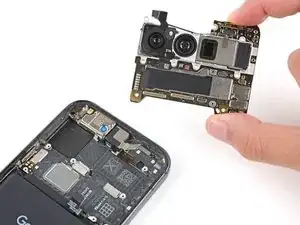

Fasse das Logic Board an der rechten Seite an und entferne es. Achte darauf, dass es sich nicht an der Frontkamera und Akkukabeln schabt.

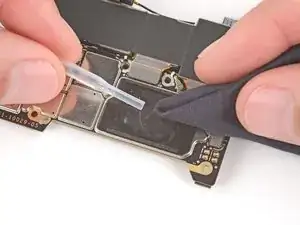

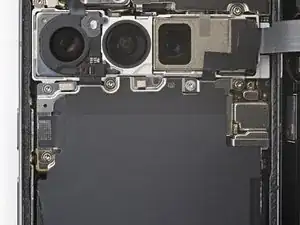

Kontrolliere den Zustand des Wärmeleitpads am Logic Board. Dieses befindet sich entweder auf der Unterseite des Logic Boards oder Rahmen.

Wenn es unbeschädigt ist, kannst du den Schritt überspringen.

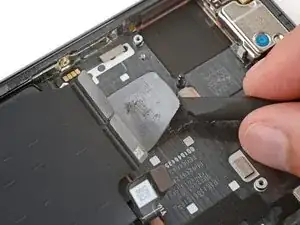

Wenn es beschädigt ist dann schabe es mit dem flachen Ende des Spudgers ab und entferne es.

Beseitige alle Kleberreste vom Rahmen und der Unterseite des Logic Boards mit einem Mikrofasertuch und hochkonzentriertem Isopropylalkohol (mindestens 99%ig).

Bringe ein neues Wärmeleitpad an seinem Platz im Rahmen an.

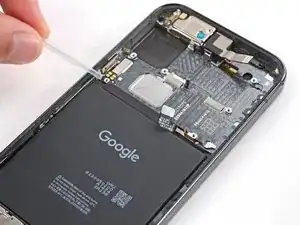

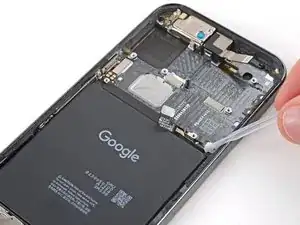

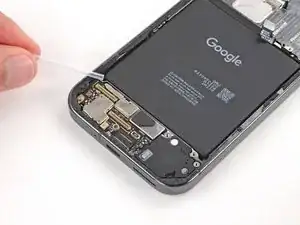

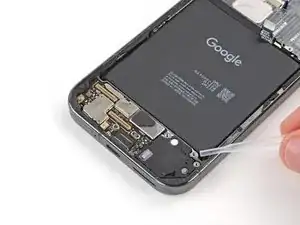

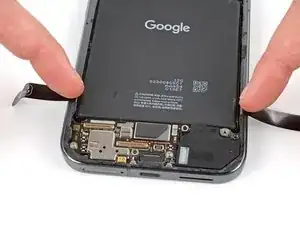

Ziehe die Zuglaschen aus Kunststoff nahe an der Unterkante des Akkus nach oben.

Biege die Laschen unter das Smartphone aus dem Weg oder klebe sie fest, so dass sie sich nicht verbiegen, wenn der Akku im nächsten Schritt erwärmt wird.

Trage Fingerlinge, um bei den nächsten Schritten einen guten Griff am Akku zu haben.

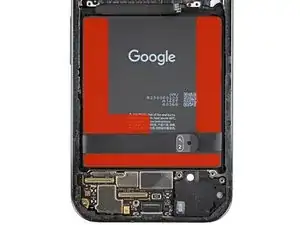

Der Akku ist mit kräftigen Klebestreifen am Rahmen befestigt. Durch das Erwärmen des Akkus wird der Kleber weich und lässt sich leichter auftrennen.

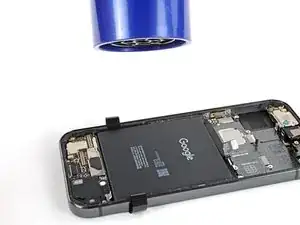

Stelle deinen Haartrockner auf Hohe Temperatur und Langsamen Luftstrom und erwärme den Akku drei Minuten lang. Halte den Haartrockner dabei etwas zehn Zentimeter weit entfernt. Versuche die Wärme gleichmäßig über den Akku zu verteilen.

Hole die Zuglaschen unter dem Gerät heraus, damit du sie benutzen kannst.

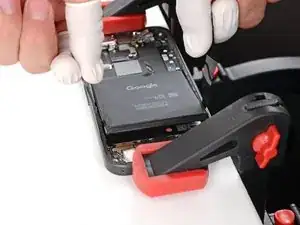

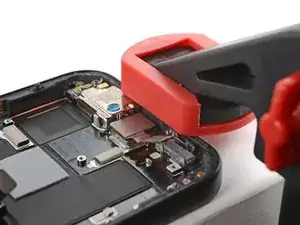

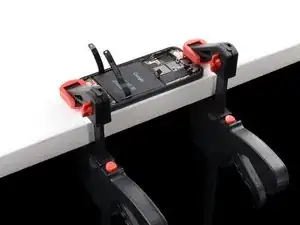

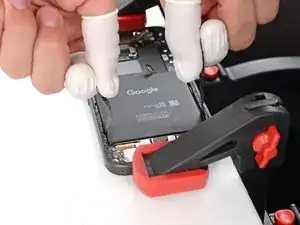

Benutze F‑Zwingen oder C‑Zwingen zum Festklemmen am Arbeitstisch. Du brauchst mindestens zwei davon, eine für die Oberkante und eine für die Unterkante.

Wenn du keine Zwingen hast, dann bitte eine zweite Person, das Smartphone gut festzuhalten.

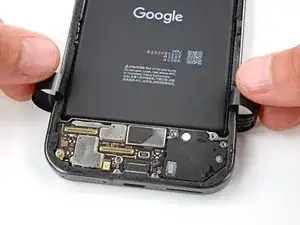

Ziehe fest und gleichmäßig an den Zuglaschen nach oben, bis sich der Akku vom Rahmen löst.

Entferne den Akku.

Wenn du den Akku erfolgreich entfernen konntest, Glückwunsch! Springe sieben Schritte weiter für Informationen zum Zusammenbau.

Wenn die Zuglasche gerissen ist oder versehentlich unter dem Akku herausgerutscht ist, keine Sorge!. Im nächsten Schritt wird eine Alternativmethode gezeigt.

Gib zwei oder drei Tropfen Isopropylalkohol (mindestens 90%ig) in die oberen Ecken des Akkus.

Gib zwei oder drei Tropfen Isopropylalkohol (mindestens 90%ig) in die unteren Ecken des Akkus.

Lasse dem Alkohol eine Minute Zeit, um den Kleber aufzuweichen.

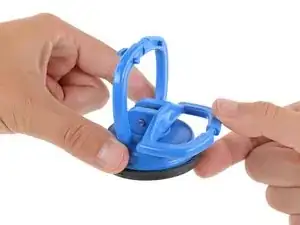

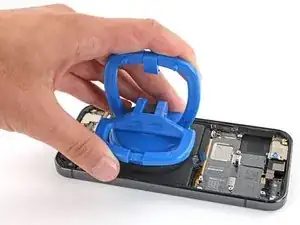

Lege den Griff am größeren Saugheber nach unten um, um ihn zu öffnen.

Biege die Zuglaschen des Akkus mit den Fingern ganz aus dem Weg für den Akku.

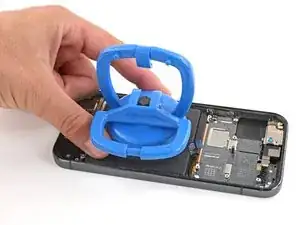

Platziere den Saugheber in der Mitte des Akkus.

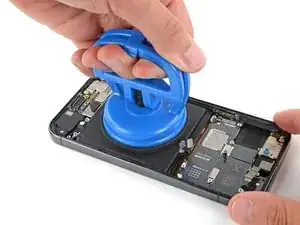

Drücke den Saugheber vorsichtig nach unten und klappe den Griff hoch, damit er sich festsaugt.

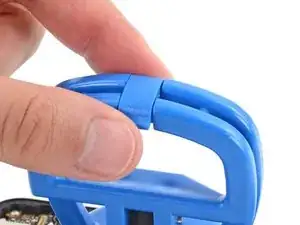

Klappe den Clip oben am Griff um über den anderen Griff, so dass beide verbunden sind.

Halte das Smartphone gut mit einer Hand auf der Arbeitsfläche fest.

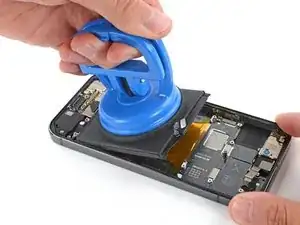

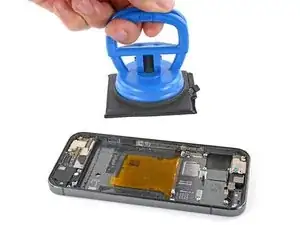

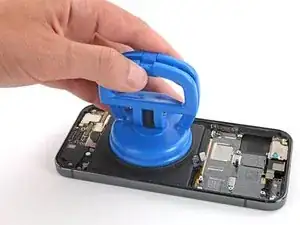

Drücke den Saugheber mit der freien Hand fest und gleichmäßig zur Unterkante des Smartphones hin, bis sich die Oberkante des Akkus hebt. Halte den Druck aufrecht, damit sich der Kleber allmählich löst.

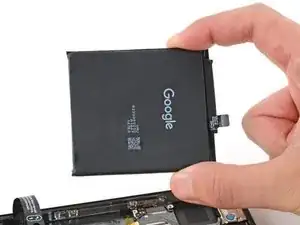

Entferne den Akku aus seiner Vertiefung.

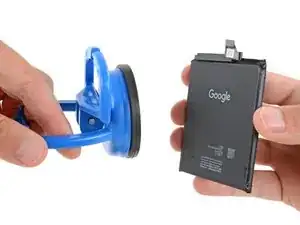

Nimm den Saugheber vom Akku.

Wenn die Zuglasche in der Vertiefung verblieben ist, dann hole sie heraus.

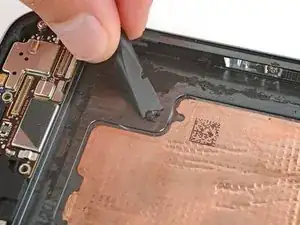

Schabe alle Reste vom alten Kleber mit einem Spudger vom Rahmen ab.

Wenn der Kleber weg ist, dann reinige die Klebeflächen mit hochkonzentriertem Isopropylalkohol (mindestens 90%ig) und einem Mikrofasertuch.

Lasse denn Alkohol vollständig verdunsten, bevor du den neuen Akku einbaust.

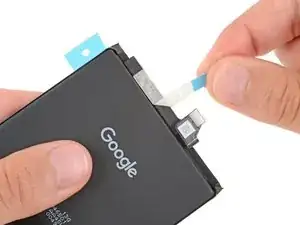

Ziehe eventuelle Klebestreifen oder Schutzfolien vom Akkukabel ab.

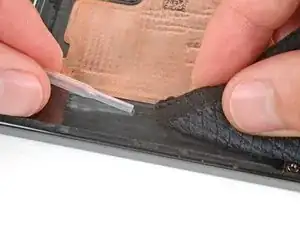

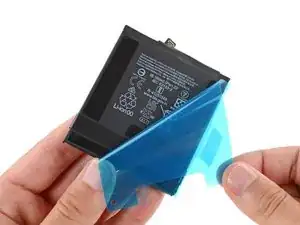

Ziehe die größere Schutzfolie aus Kunststoff von der Unterseite des Akkus ab, um die Klebeschicht freizulegen.

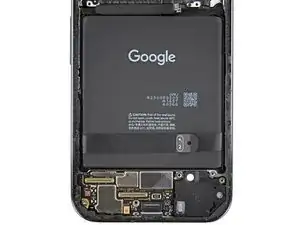

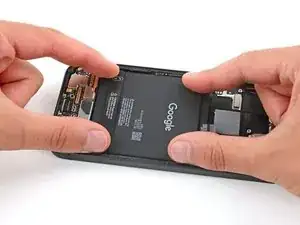

Drücke den Akku gut in seine Vertiefung fest.
