Einleitung
Diese Anleitung wurde von iFixit-Mitarbeiter:innen verfasst und ist keine offizielle Reparaturanleitung von Google. Hier erfährst du mehr über unsere Qualitätsstandards.
Diese Anleitung zeigt, wie du die Frontkamera (Selfiekamera) im Google Pixel 9 Pro austauschen kannst.
Wenn die Frontkamera unscharfe oder gar keine Bilder mehr macht, muss sie wahrscheinlich ausgetauscht werden.
Zum Befestigen von Bauteilen während des Zusammenbaus benötigst du Ersatzklebestreifen für die Rückseite und die Kamera.
Hinweis: Jede Reparatur kann den Schutz gegen eindringende Feuchtigkeit beeinträchtigen. Ob der Schutz nach der Reparatur erhalten bleibt, hängt davon ab, wie gut die Klebestreifen angebracht worden sind.
Werkzeuge
-
-
Ziehe fest und gleichmäßig am Saugheber nach oben, bis ein kleiner Spalt unter dem Rückseitenglas entstanden ist.
-
Setze ein Plektrum mit der Spitze in den Spalt ein.
-
-
-
Schiebe das Plektrum an der linken Kante nach oben und an der Oberkante entlang, um den Kleber aufzutrennen.
-
-
-
Schiebe das Plektrum an der rechten Kante nach unten, um den restlichen Kleber aufzutrennen.
-
-
-
Hebe die Rückseite an der linken Seite mit einem Saugheber an und klappe sie über die rechte Kante, so wie ein Buch aufgeschlagen wird.
-
Stütze die Rückseite auf den Saugheber ab, so dass du an das Flachbandkabel nahe der rechten oberen Ecke herankommst.
-
-
-
Nimm einen Torx Plus 3IP Schraubendreher und entferne die fünf Schrauben, mit denen die Drahtlos-Ladeeinheit befestigt ist:
-
Vier 5,4 mm lange Schrauben
-
Eine 1,5 mm lange Schraube
-
-
-
Setze ein Plektrum mit der Spitze unter die linke Kante am Druckstecker der Rückseite, heble gerade nach oben und trenne ihn ab.
-
-
-
Nimm einen Torx Plus 3IP Schraubendreher und entferne die beiden Schrauben, mit denen die Kabelabdeckung befestigt ist:
-
Eine 2,3 mm lange Schraube
-
Eine 5,4 mm lange Schraube
-
-
-
Setze einen Spudger mit der Spitze unter die rechte Kante unter den Druckstecker des Akkus, heble gerade nach oben und trenne ihn ab.
-
-
-
Nimm einen Torx Plus 3IP Schraubendreher und entferne die 5,4 mm lange Schraube , mit der die Abdeckung der mmWave Antenne befestigt ist.
-
-
-
Setze einen Spudger mit der Spitze unter den Clip nahe an der unteren linken Ecke an der Abdeckung der mmWave Antenne, heble nach oben, bis sie sich löst.
-
-
-
Ziehe die rechte Kante der Abdeckung behutsam zur Unterkante des Smartphones hin und entferne die Abdeckung.
-
-
-
Heble den Druckstecker der 5G mmWave Antenne in der oberen rechten Ecke des Logic Boards mit der Spudgerspitze hoch und trenne ihn ab.
-
-
-
Halte das Kabel zur Frontkamera sorgfältig aus dem Weg, um an die Schraube der mmWave Antenne heranzukommen.
-
Nimm einen Torx Plus 3IP Schraubendreher und entferne die 4,3 mm lange Schraube, mit der die mmWave Antenne befestigt ist.
-
-
-

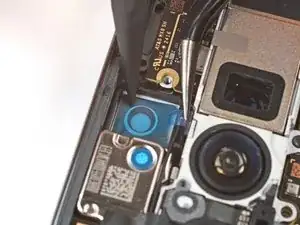

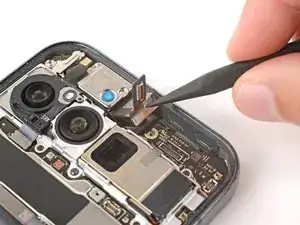

Hebe die Frontkamera an der rechten Kante mit der Spudgerspitze hoch und löse sie aus der Klebeverbindung.
-

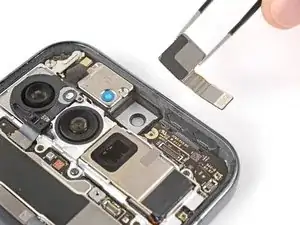

Entferne die Frontkamera mit den Fingern oder einer Pinzette.
-
-
-

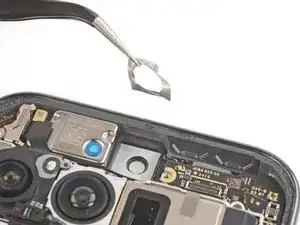

Entferne den alten Kleber der Frontkamera mit einer Pinzette vom Rahmen
-

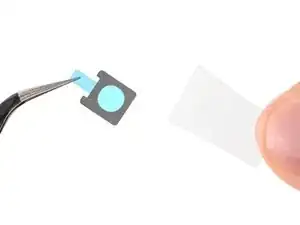

Ziehe die große durchsichtige Schutzfolie vom Kleber der Frontkamera ab.
-
Setze den Kleber sorgfältig mit einer Pinzette in die Vertiefung für die Frontkamera.
-
Drücke den Kleber mit einem Spudger gut am Rahmen fest.
-
Entferne die blaue Schutzfolie vom Kleber.
-
-
-
Entferne alle Schutzkappen oder Schutzfolien von der neuen Frontkamera.
-
Das Kabel muss sich an der rechten Seitenkante befinden. Drücke die Frontkamera auf den Kleber in ihrer Vertiefung gut fest.
-
Um dein Gerät wieder zusammenzubauen, folge der Anleitung ab diesem Schritt in umgekehrter Reihenfolge.
Das Gerät ist mit einem eingebauten Diagnosetest ausgestattet. Hier siehst du, wie du das Pixel Diagnostic Tool starten kannst.
Entsorge deinen Elektromüll sachgerecht.
Hat die Reparatur nicht ganz geklappt? Versuche es mit ein paar grundständigen Lösungen, ansonsten findest du in unserem Forum Hilfe bei der Fehlersuche.
