Einleitung
Diese Anleitung zeigt, wie das optische Laufwerk in der Xbox Series X ausgetauscht wird.
Schalte deine Konsole aus und ziehe alle Stecker ab, bevor du mit dieser Anleitung beginnst. Denke daran, alle Maßnahmen zur Vermeidung elektrostatischer Entladungen zu treffen, wenn du an deiner Konsole arbeitest.
Die Platine im Inneren des optischen Laufwerks ist mit der Hauptplatine der Konsole gekoppelt. Damit anschließend wieder alles funktioniert, muss die bisherige Platine auf das Ersatzlaufwerk übertragen werden. Du musst dazu zwei Kabel ent- und wieder verlöten. Beachte die allgemeinen Sicherheitsrichtlinien beim Löten. Trage eine Schutzbrille, belüfte den Arbeitsplatz gut und wasche dir danach gründlich die Hände.
-
-
Entferne mit einer Pinzette den Aufkleber nahe der Unterkante, unter dem die erste Schraube ist.
-
-
-
Ziehe mit einer stumpfen Pinzette den großen Aufkleber auf der Rückseite ab, um die zweite Schraube freizulegen.
-
-
-
Entferne die beiden 7,4 mm langen Torx T8 Schrauben, mit denen die Rückseite befestigt ist.
-
-
-
Schiebe das flache Ende eines Spudgers an der unteren Kante links in den Spalt zwischen Rückseite und Gehäuse.
-
Heble mit dem Spudger die Rückseite hoch, um die Clips zu lösen.
-
-
-
Schiebe das flache Ende eines Spudgers an der unteren Kante rechts in den Spalt zwischen Rückseite und Gehäuse.
-
Heble mit dem Spudger die Rückseite hoch, um die Clips zu lösen.
-
-
-
Greife die Rückseite an der Öffnung, die du gerade geschaffen hast und ziehe sie vom Gehäuse ab, um die Clips an der langen Seite zu lösen.
-
-
-
Drehe die Rückseite nach oben und ziehe sie von der Oberkante weg, damit sie sich aus der Vertiefung löst.
-
Entferne die Rückseite.
-
-
-
Löse die Halteklammer, die die Unterseite mit dem Chassis verbindet, mit dem flachen Ende eines Spudgers.
-
-
-
Drehe die Unterseite gegen den Uhrzeigersinn, damit sie sich vom Chassis löst.
-
Entferne die Unterseite.
-
-
-
Entferne die beiden 8,8 mm T8 Torx Schrauben, mit denen der Vibrationsabsorber des Laufwerks am Chassis befestigt ist: Eine an der Unterseite und eine oben am Absorber.
-
-
-
Greife die Kanten des Stromkabelanschlusses mit einer stumpfen Pinzette und ziehe ihn nach oben, um ihn abzutrennen.
-
Greife den Datenkabelanschluss mit deinen Fingern und ziehe ihn nach oben, um ihn abzutrennen.
-
-
-

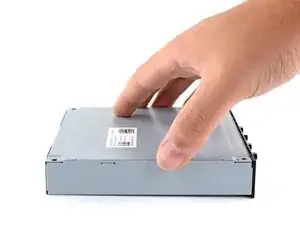

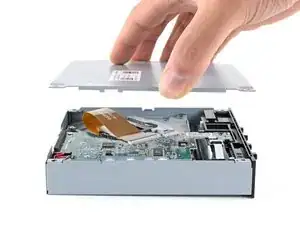

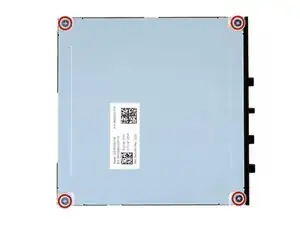

Entferne die vier 3,6 mm langen Kreuzschlitzschrauben, mit denen die Abdeckung des optischen Laufwerks befestigt ist.
-
-
-

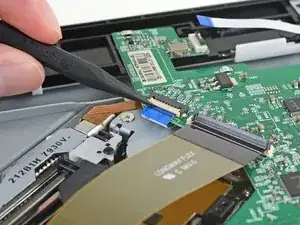

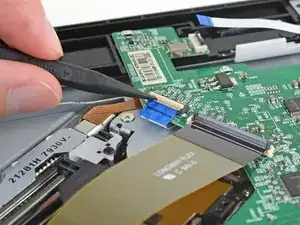

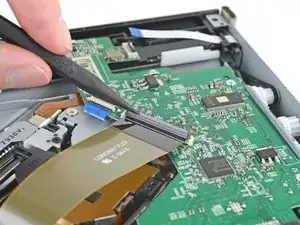

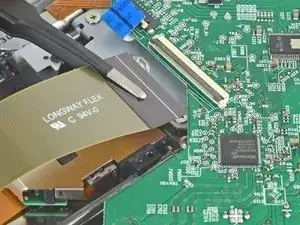

Klappe den scharnierartigen Sicherungsbügel am ZIF-Anschluss des breiten Flachbandkabels mit der Spudgerspitze hoch.
-
-
-

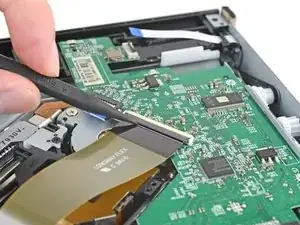

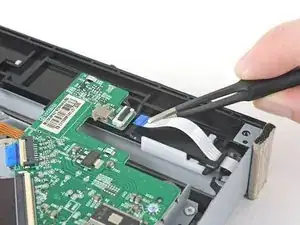

Klappe den scharnierartigen Sicherungsbügel am ZIF-Anschluss des schmäleren Flachbandkabels mit der Spudgerspitze hoch.
-
-
-

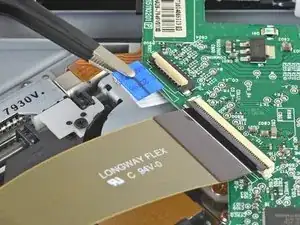

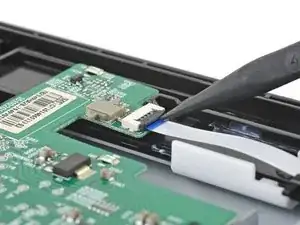

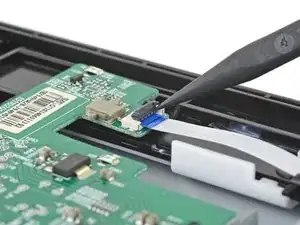

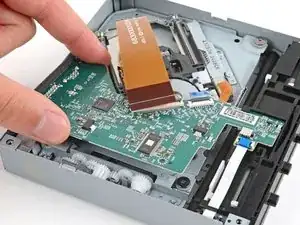

Klappe den scharnierartigen Sicherungsbügel am ZIF-Anschluss des kleinen Flachbandkabels in der Ecke des optischen Laufwerks mit der Spudgerspitze hoch.
-
-
-

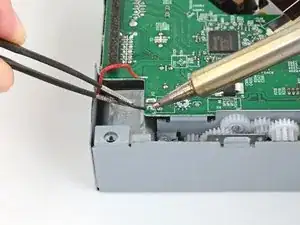

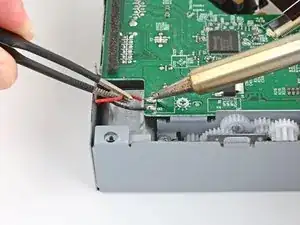

Nimm einen Lötkolben und entlöte das rote Kabel in der Ecke auf der Platine für das optische Laufwerk.
-
Entlöte dann das benachbarte schwarze Kabel. Halte die Kabel mit einer Pinzette fest und ziehe sie von der Platine weg.
-
-
-

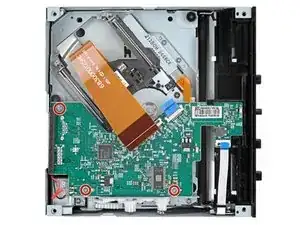

Entferne die drei 3,3 mm langen Kreuzschlitzschrauben, mit denen die Platine des optischen Laufwerks befestigt ist.
-
-
-

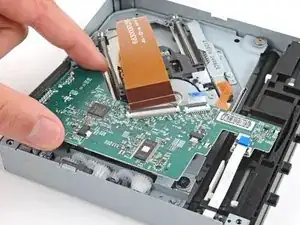

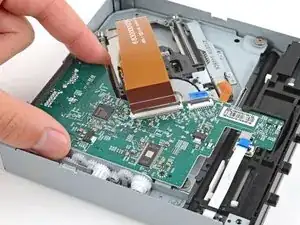

Hebe die Platine an der Kante bei den Kunststoffzahnrädern hoch, so dass sie unter dem Clip Nähe am Barcode herauskommt.
-
-
-

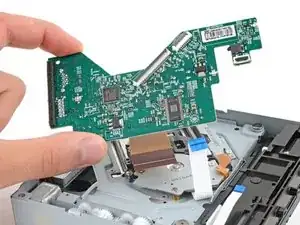

Entferne die Platine des optischen Laufwerks.
-
Benutze die Anleitung, beginnend mit diesem Schritt) und entferne die Platine vom Ersatzlaufwerk.
-
Du musst die bisherige Platine im Ersatzlaufwerk einbauen.
-
Um dein Gerät wieder zusammenzubauen, folge diesen Schritten in umgekehrter Reihenfolge.
Entsorge deinen Elektromüll fachgerecht.
Hat die Reparatur nicht ganz geklappt? Versuche einige grundsätzliche Lösungen bei Problemen oder bitte in unserem Xbox Series X Answers Forum um Hilfe.
