Einleitung

Diese Anleitung zeigt, wie der Joystick (Thumbstick, Analogstick) am Drahtloskontroller der Xbox Series X/S ausgetauscht wird. Wenn der Joystick Drift nicht weggeht, genügt eine Reinigung nicht mehr, das ganze Joystickmodul muss ausgewechselt werden.

Für diese Reparatur benötigst du mittelmäßige Lötkenntnisse. Kein Schritt ist superschwierig, der Ausbau des alten Moduls ist der anspruchsvollste Teil.

Wenn du eine Heißluftstation hast, kannst du damit die Lötverbindungen des Joysticks auf einmal entlöten und den Joystick herausholen. Bei dieser Anleitung hier, werden die Teile einzeln mit einem Lötkolben entlötet.

Ersetze den Joystick mit Drift durch ein TMR Joystickmodule, damit wird Abnutzung und Drift dauerhaft beseitigt.

  1. fGWBOKPHpp5HSnQr
    fGWBOKPHpp5HSnQr
    n4xIYV6MgTJFeT5L
    uG16NxBaI1wQ55wj
    • Benutze deine Finger um die Batterieabdeckung nach oben zu schieben und zu entfernen.

  2. 41oB3Y5hrGhLowJA
    41oB3Y5hrGhLowJA
    SVRVCSruSUYZgHHu
    ytLV5hMcGPosxwAd
    • Entferne die Batterien.

    • Stelle beim Wiedereinbau der Batterien sicher, dass du sie im Bezug auf die positiven (+) und negativen (-) Kontakte richtig herum einlegst. Diese müssen mit den Markierungen auf den Batteriekontakten im Controller selbst übereinstimmen. Sollten die Batterien korrodiert sein, ersetze sie durch neue Batterien.

  3. SKZEdX3QSobavyu3
    SKZEdX3QSobavyu3
    binvfjuvoi62cBwh
    UV2gdW4lFjg22uLB
    • Setze ein Öffnungswerkzeug zwischen der linken Griffabdeckung und der unteren inneren Kante des rückseitigen Gehäuses ein.

    Before doing this step, it is recommended to clean the edges of the cover

    Violynos -

    Thanks for adding this tip!

    Manuel Haeussermann -

  4. WPfNqN1dPbKCXZIs
    WPfNqN1dPbKCXZIs
    XlvLyUmboPT4JgmW
    v6CYYaJYwHyQsiSP
    • Starke Kunststoffclips sichern hier die Abdeckung des Handgriffes. Außerordentliche Kraft ist hier notwendig, um sie zu lösen.

    • Schiebe das Öffnungswerkzeug entlang der inneren Kante der Abdeckung des linken Handgriffes und hebele zwischendurch etwas, um die Kunststoffclips zu lösen.

  5. PYLnCUqAkTPfkfMZ
    PYLnCUqAkTPfkfMZ
    ENNxbJI6gGpP6Ij4
    S5LCNcRyNBUtIKsR
    • Die Kunststoffclips an der äußeren Kante stellen für das Entlangschieben und das Öffnen der Clips ein Hindernis dar. Deswegen ist es am einfachsten, wenn du an der inneren Kante versuchst aufzuhebeln.

    • Hebele die mittlere innere Kante der Griffabdeckung mit dem Öffnungswerkzeug ab, um die noch verbleibenden Clips zu lösen.

    • Platziere einen Finger oben auf der Griffabdeckung, damit sie nicht abspringt.

    • Entferne die linke Griffabdeckung.

    • Um die linke Griffabdeckung wieder anzubringen, positioniere sie auf dem rückwärtigen Gehäuse und drücke sie mit etwas Kraft entlang der Kanten nach unten, um die Clips alle wieder einrasten zu lassen.

  6. nc2jnwSRKrtckCcy
    nc2jnwSRKrtckCcy
    2RvcVdnxMAucHZDK
    hNtWlQH2fwXvYkjj
    • Setze ein Öffnungswerkzeug zwischen der rechte Griffabdeckung und der unteren inneren Kante des rückseitigen Gehäuses ein.

  7. nPeROMGOeOcOLgxm
    nPeROMGOeOcOLgxm
    dJdKQkOnjlsnR4OK
    1oIFaTi6p5fYwJJ4
    • Starke Kunststoffclips sichern hier die Abdeckung des Handgriffes. Außerordentliche Kraft ist hier notwendig, um sie zu lösen.

    • Schiebe das Öffnungswerkzeug entlang der inneren Kante der Abdeckung des rechten Handgriffes und hebele zwischendurch etwas, um die Kunststoffclips zu lösen.

  8. hRluiJFD65Xvf1oO
    hRluiJFD65Xvf1oO
    jLU4F1WGBaGKVHku
    xJC3GcDk2glqVaud
    • Die Kunststoffclips an der äußeren Kante stellen für das Entlangschieben und das Öffnen der Clips ein Hindernis dar. Deswegen ist es am einfachsten, wenn du an der inneren Kante versuchst aufzuhebeln.

    • Hebele die mittlere innere Kante der Griffabdeckung mit dem Öffnungswerkzeug ab, um die noch verbleibenden Clips zu lösen.

    • Platziere einen Finger oben auf der Griffabdeckung, damit sie nicht abspringt.

    • Entferne die rechte Griffabdeckung.

    • Um die rechte Griffabdeckung wieder anzubringen, positioniere sie auf dem rückwärtigen Gehäuse und drücke sie mit etwas Kraft entlang der Kanten nach unten, um die Clips alle wieder einrasten zu lassen.

  9. BQcFXKHL51fKEWJD
    BQcFXKHL51fKEWJD
    HDdlQYkVHHTCT1KW
    • Im Akkufach ist ein Aufkleber, unter dem eine Gehäuseschraube versteckt ist. Du kannst den Aufkleber durchstechen oder ablösen.

    • Ziehe den Aufkleber mithilfe einer Pinzette zurück, um an die Schraube zu gelangen.

    • Der Aufkleber muss nicht komplett abgezogen werden. Es reicht, nur die Schraube freizulegen.

    My sticker began to tear. I decided it may be best to photo the sticker then poke a hole to access the screw.

    Alcove -

  10. e1LH5a14nJoEjC4q
    e1LH5a14nJoEjC4q
    FCBvqqV1hmh4XXvA
    • Entferne die fünf 9,3 mm langen Torx TR8 Sicherheits-Schrauben, mit denen das obere Gehäuseteil befestigt ist. Drei sind nahe bei der Oberkante, zwei nahe bei der Unterkante.

    I found that for me a T8 H screw (the one with a hole in the middle) works better.

    Violynos -

    Hi Violynos, thanks for your comment! The designation Torx T8 security screw is equivalent to Torx T8H.

    Manuel Haeussermann -

    Same controller. My screws were T7.

    Alcove -

  11. M2PiWeABAXUiy1Q2
    M2PiWeABAXUiy1Q2
    C5vyDdF1Mv3prJew
    WILZkeALQ4PDMQOl
    • Hebe das obere Gehäuseteil gerade nach oben und entferne es.

  12. ITwt4DI3gTgQepMF
    ITwt4DI3gTgQepMF
    FZFOIrs5HMIQG2yX
    CL5xFVp5dwu4uInJ
    • Zwischen der Mittelrahmen-Einheit und dem rückseitigen Gehäuse ist neben dem linken Bumper eine rechteckige Öffnung. Setze dort einen Spudger mit dem flachen Ende ein.

    • Verdrehe den Spudger ein wenig, bis sich die Mittelrahmen-Einheit löst.

    • Verfahre genau so an der rechteckigen Öffnung nahe beim rechten Bumber, um die Mittelrahmen-Einheit ganz abzulösen.

  13. NONRDcRpvJVM3C2I
    NONRDcRpvJVM3C2I
    PrIWAkBnhCkCYlGF
    TunqTO3Gc5jPwokO
  14. kPsOCUAjhtKSew4K
    kPsOCUAjhtKSew4K
    LmHaYab1rKZMAhQb
    gWbr5BUhIFouDC6J

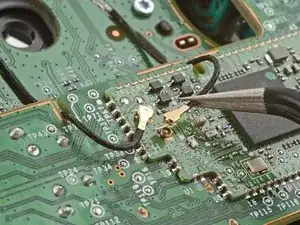

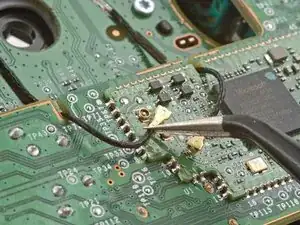

    • Schiebe eine Seite einer Pinzette so nahe wie möglich am Metallende unter den Koaxialstecker am Antennenkabel.

    • Hebe den Stecker gerade nach oben und trenne ihn ab.

    • Achte darauf, dass du den Stecker senkrecht aus dem Anschluss nach oben abziehst, damit er nicht verbogen wird.

    • Wiederhole das Ganze am zweiten Antennenstecker.

    • Richte den Stecker beim Zusammenbau über dem Anschluss aus und drücke ihn mit den Fingern fest. Ein Werkzeug, z.B. ein Spudger, könnte abrutschen und umliegende Bauteile beschädigen.

  15. fgYthGh5uwG1OFY2

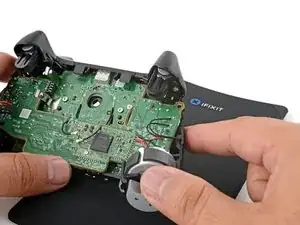

    • Lege den Kontroller auf eine hitzebeständige Unterlage, z.B. auf unsere Silikonmatte.

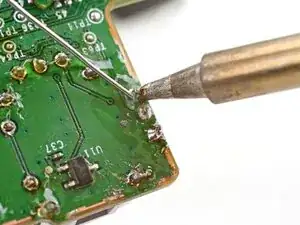

  16. Erhitze die Lötstelle an einem der Motorkontakte.
    • Erhitze die Lötstelle an einem der Motorkontakte.

    • Wenn das Lötzinn flüssig ist, dann hebe das Kabel mit einer Pinzette weg.

  17. PwbOfYP6OAU25Lxq
    PwbOfYP6OAU25Lxq
    wPA25LAtlusQxaZx

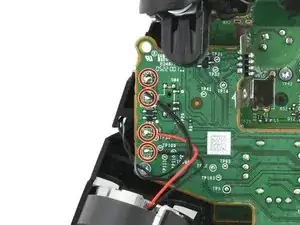

    • Löte nach und nach die sieben weiteren Anschlussdrähte der vier Motoren von der Leiterplatte ab.

    • Achte beim Zusammenbau darauf, dass du die roten Kabel der Motoren an die mit SQ3 und SQ7 Lötstellen anlötest, damit sich die großen Rüttelmotoren in die richtige Richtung drehen.

  18. bvEvRS1Ha6ujPffK

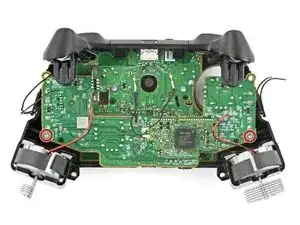

    • Nimm einen Torx T5 Schraubendreher und entferne die beiden 7 mm langen Schrauben, mit denen die Tochterplatine befestigt ist.

    These are T6 Screws, not T5,

    Vincent -

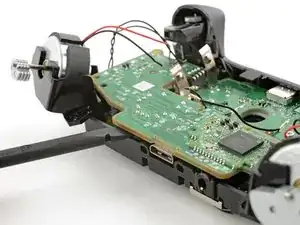

  19. nkfPnjZuGGfZw2Bl
    nkfPnjZuGGfZw2Bl
    5WODy6dbQrdEsCFv
    SZWEnt6qTKMRGc6H

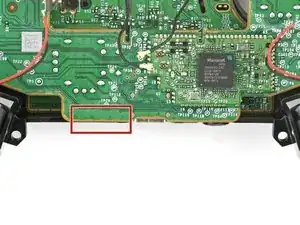

    • Die Tochterplatine ist noch mit einem Sockel an der Hauptplatine angeschlossen.

    • Setze das flache Ende des Spudgers an der markierten Stelle zwischen die Tochterplatine und der Unterkante des Rahmens.

    • Verdrehe den Spudger, um die Tochterplatine hochzuheben und aus dem Sockel zu lösen.

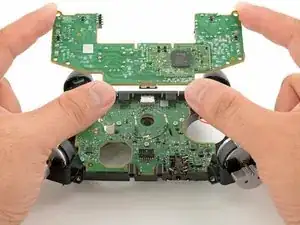

  20. 6Yydv1VZ4HLDMEMY
    6Yydv1VZ4HLDMEMY
    H3OPLqxvIGQqDndq

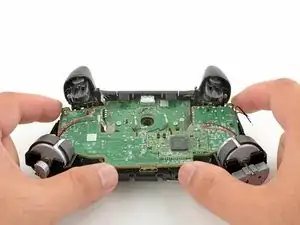

    • Hebe die Tochterplatine hoch und entferne sie.

  21. kJ3RvaQJUW6RmsiP
    kJ3RvaQJUW6RmsiP

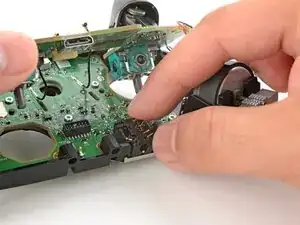

    sul4IlbTOTNEWwqU
    arw5DNrCG4BoJLZj

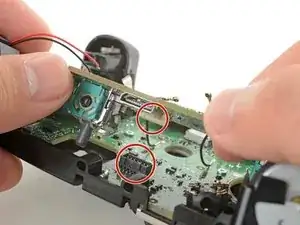

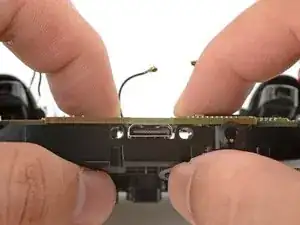

    • Beim Zusammenbau:

    • Richte den Anschluss der Tochterplatine über dem Sockel auf der Hauptplatine aus.

    • Kontrolliere, ob die Kopfhörerbuchse in der richtigen Position ist.

    • Überprüfe, ob die Antennenkabel nicht zwischen den beiden Platinen eingeschlossen sind.

    • Drücke die beiden Platinen mit den Fingern zusammen, um sie miteinander zu verbinden.

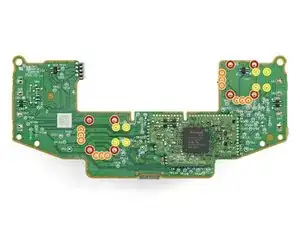

  22. 2PjI1QsutQtKBFMJ
    2PjI1QsutQtKBFMJ
    14iMG2D1AwO2Grg1
    XCHTjTmoaTSUDNWm

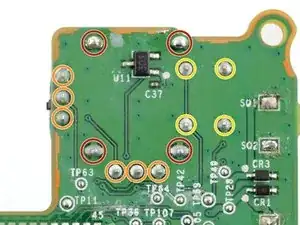

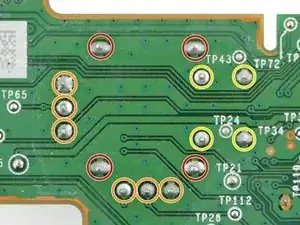

    • Jedes Joystick-Modul ist mit vierzehn Lötstellen befestigt:

    • Vier Verankerungen des Rahmens

    • Sechs Lötstellen der beiden Potentiometer

    • Vier Lötstellen der Joystick-Tasten

    • In den folgenden Schritten wird gezeigt, wie der linke Joystick ausgetauscht wird (wenn der Kontroller zu dir zeigt). Für den rechten Joystick gilt das gleiche Verfahren.

  23. hYe4o6IWu2RjYAgO
    hYe4o6IWu2RjYAgO

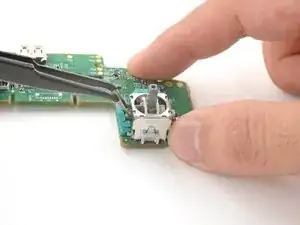

    QvDUBNLbRvKRnWLi
    TcOrSKRV1CDtPhqS

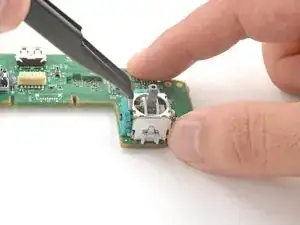

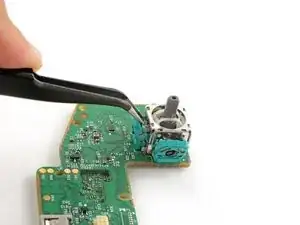

    • Setze die Spitzen einer gewinkelten Pinzette zwischen die Oberkante eines Potentiometers und den Rahmen des Joysticks ein.

    • Kippe die Pinzette ab, um die Oberkante des Potentiometers vom Rahmen des Joysticks wegzubiegen.

    • Wiederhole das Verfahren am zweiten Potentiometer.

  24. wxbewykagK4GWvLM

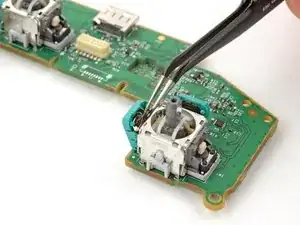

    wxbewykagK4GWvLM
    huEhTaV61FTFUj5Y
    1RiAQNUSohFmaFJ1

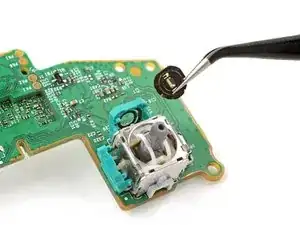

    • Entferne den runden Schleifer mit einer Pinzette aus beiden Potentiometern.

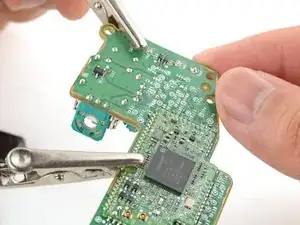

  25. qgwoIch3uo3BonK6

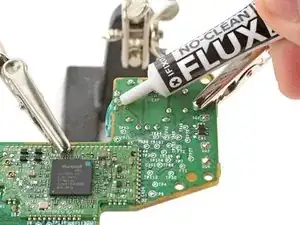

  26. NBtsQCnLoJRXQac6
    • Gib etwas Flussmittel an die drei Lötstellen, mit denen einer der Potentiometer befestigt ist.

    • Das Flussmittel sorgt dafür, dass das Lötzinn besser schmilzt. Wenn du Schwierigkeiten mit zähem oder klebrigem Lötzinn hast, dann gib noch etwas mehr Flussmittel dran.

    I could do 5 of the 6 pins on the 1st stick I tried. I failed to get the last of the 6 pins to loosen, like it wasn't getting enough heat + suction. I spent a few hours on this and many 1 inch pieces of copper braid. I reapplied solder, removed it with sucker and braid, ended up tired and a lot of flux, q-tips, copper braid pieces etc etc. Threw the whole project in the bin. I'll get a Gulikit KK or something instead.

    Gordon -

  27. Genaue Anleitungen, wie Bauteile mit Durchsteckmontage entlötet werden, findest du <a href="../../Anleitung/Wie%2Bman%2BL%C3%B6tverbindungen%2Bherstellt%2Bund%2Bentl%C3%B6tet/750">hier</a>.

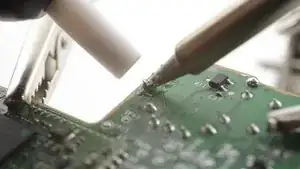

    • Genaue Anleitungen, wie Bauteile mit Durchsteckmontage entlötet werden, findest du hier.

    • Stelle dein Lötgerat auf 375 °C und drücke die Lötspitze an eine Lötverbindung, um das lotzzzu schmelzen.

    • Erhitze die Lötstelle nicht länger als 15 Sekunden, sie könnte sonst beschädigt werden.

    • Wenn das Lötzinn nicht gut schmilzt, dann verzinne die Lötspitze mit etwas verbleitem Lötzinn und versuche es nochmals. Dieses Lötzinn leitet die Wärme besser und senkt die Schmelztemperatur des normalen Lötzinns.

    • Wenn das Lötzinn flüssig ist, kannst du es mit einer Entlötpumpe absaugen.

    • Wiederhole das Verfahren - also Erhitzen und Absaugen - mehrmals an der gleichen Lötstelle, um soviel Lötzinn wie möglich zu entfernen.

    • Erhitze die Lötstelle nicht länger als 15 Sekunden auf ein Mal, sie könnte sonst beschädigt werden.

  28. qOSjKGYXqjFu24Ih

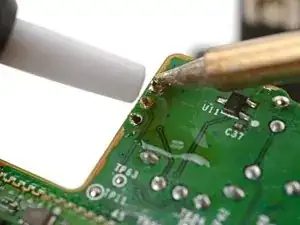

    • Entlöte auf gleiche Weise die anderen beiden Lötverbindungen des Potentiometers.

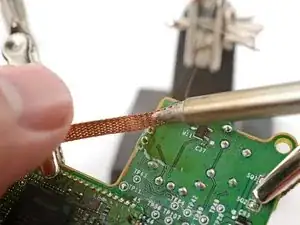

  29. 4MIcUQbcDWShZKAm
    • Dieser Schritt zeigt, wie du mit Hilfe einer Entlötlitze entlöten kannst. Wenn das Potentiometer bereits löse ist, überspringe diesen Schritt.

    • Gib etwas Flussmittel auf die Lötverbindung.

    • Lege ein sauberes Stück der Entlötlitze über die Lötverbindung.

    • Lege die Lötspitze auf die Entlötlitze, so dass das Lötzinn schmilzt und von der Litze aufgesaugt wird.

    • Wiederhole das Ganze für die anderen beiden Lötverbindungen.

  30. 5dWWTfYobbInhqSc
    5dWWTfYobbInhqSc
    onJa4yWusjUhSKbW

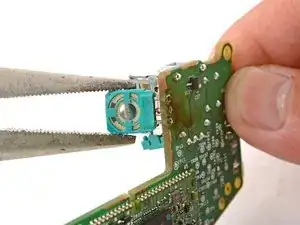

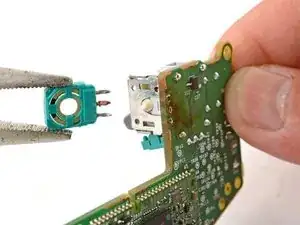

    • Ziehe das Potentiometer behutsam mit einer Pinzette von der Leiterplatte ab.

    • Ziehe nicht zu stark, du könntest die Lötaugen abreißen. Wenn das Potentiometer noch festhängt, dann wiederhole die letzten drei Schritte nochmals und versuche soviel wie möglich vom Lötzinn, mit dem das Potentiometer befestigt ist, zu entfernen.

    • Du kannst auch versuchen, die Lötstellen nacheinander zu erwärmen und das Potentiometer durch Wackeln nach und nach herauszuholen. Am besten gelingt das, wenn dir eine zweite Person dabei hilft.

  31. wb61AOKBXftVKfUf

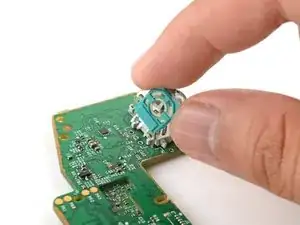

    • Wiederhole das Entlötverfahren für das andere Potentiometer.

  32. LEtZB2cTjNXsCAMG

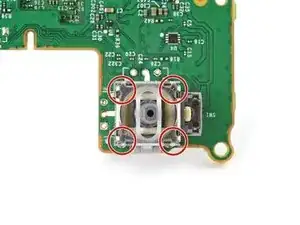

    LEtZB2cTjNXsCAMG
    YAeAkYNw1JkyFDFd
    iFQR663V1OBB56DO

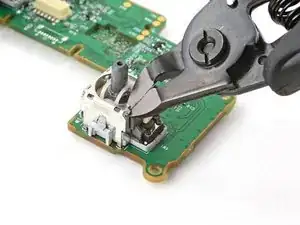

    • Trenne die oberen Ecken des Rahmens des Joysticks mit einem Seitenschneider ab.

    • Sei vorsichtig und verletze dich nicht an den scharfen Kanten. Biege scharfe Kanten mit einer Zange nach unten.

  33. HiWYYjaQZsqdLpZC
    HiWYYjaQZsqdLpZC
    JeRte2T6Q2jm11JN
    • Entferne lose Rahmenteile vom Joystickmodul.

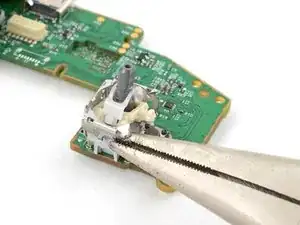

  34. BPGWoJhGfSgbwQFI
    BPGWoJhGfSgbwQFI
    lu6FAJIIBSAOYi6a

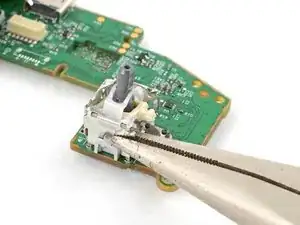

    • Biege die restlichen Seiten des Rahmens mit der Zange nach außen.

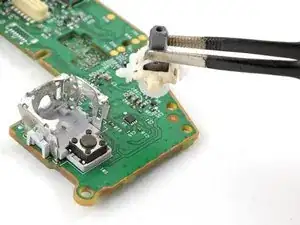

  35. XBPaGAr2B6Svd6FZ
    XBPaGAr2B6Svd6FZ
    ev14P3yGZXVISLxj

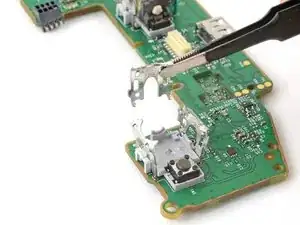

    • Entferne die Kunststoffkomponenten des Joysticks aus dem Inneren des Rahmens.

    • Entferne eventuelle lose Rahmenteile.

  36. teX1i1xvamgUJcdb
    teX1i1xvamgUJcdb

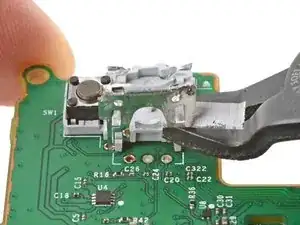

    RXk1uTGbJYZGuqy4
    2eGhqaH6eM6xihnS
    • Schneide die beiden Beinchen an einer Seitenwand des Rahmens ab.

    • Entferne die lose Seitenwand.

  37. dAxUp1Yt1N2qCwkZ
    dAxUp1Yt1N2qCwkZ
    sBAQCTHFOYYwhDDc
    XHLQsygg1VsyVJxC

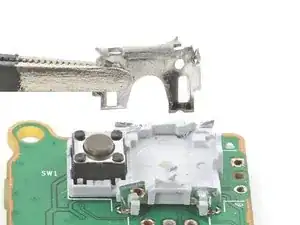

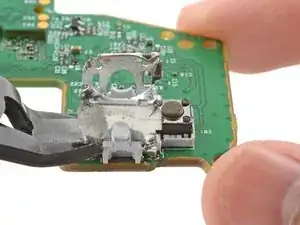

    • Wiederhole das Ganze für die andere Seitenwand.

  38. qSfsZcT4EPFhSHqG
    qSfsZcT4EPFhSHqG
    RRXwwPKyxrRNjGbH
    YPFZpaqH51qffQ11

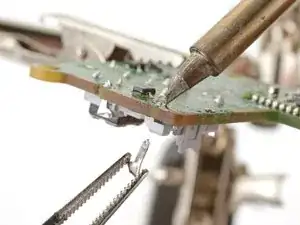

    • Fixiere die Leiterplatte so, dass die Lötstellen nach oben zeigen.

    • Erwärme eine der Lötstellen an den Verankerungen des Rahmens mit einem Lötkolben.

    • Wenn das Lötzinn flüssig ist, dann fasse die Verankerung des Rahmens mit einer Pinzette und ziehe sie aus dem Durchsteckloch heraus.

    • Wenn das Lötzinn nicht schmilzt, dann verzinne die Lötspitze - wenn möglich mit etwas verbleitem Lot - und versuche es nochmals.

  39. bOCgYyBtZnBKTgI1

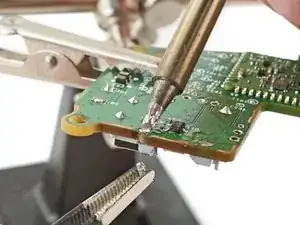

    • Wiederhole das Ganze für die anderen drei Verankerungen.

  40. 5YPjORIcqFrktDtA
    5YPjORIcqFrktDtA
    h1xRAhmGPWRwyQfx

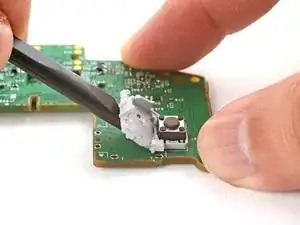

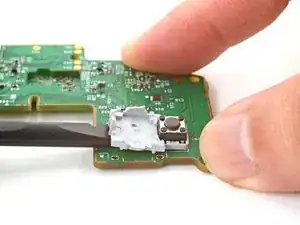

    • Schiebe das flache Ende eines Spudgers unter die Kunststoff-Bodenplatte des Joystickmoduls.

    • Heble die Bodenplatte langsam nach oben und brich die Platte von der Platine ab.

    • Entferne die Platte.

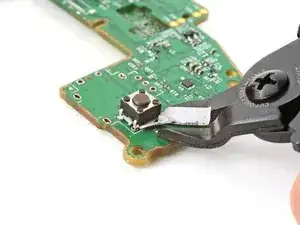

  41. u1HdKQidgIEnZXrL
    u1HdKQidgIEnZXrL
    KTvZe5MNLj1VSBEr
    • Brich alle Kunststoffreste mit einem Seitenschneider und einer Zange von der Taste ab und entferne sie.

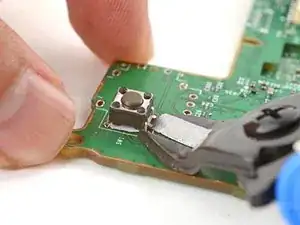

  42. DZRghRXY3OQFjRHF
    DZRghRXY3OQFjRHF
    tXwNrWaWhxdTunVq
    • Schneide die vier Lötstifte, mit denen die Taste auf der Leiterplatte festgelötet ist, mit einem Seitenschneider an der Unterkante der Taste ab.

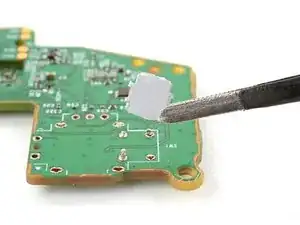

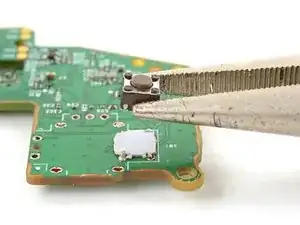

  43. 1gjBUGpI2aCWtnuZ
    1gjBUGpI2aCWtnuZ
    H5KmKHMqowETUMTD
    • Entferne die Taste

    • Entferne alle Kunststoffreste der Bodenplatte.

  44. dpGj4XU2RlFBVHTN
    dpGj4XU2RlFBVHTN

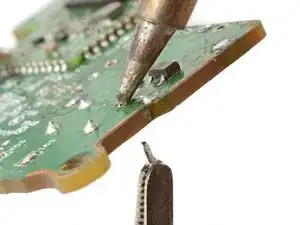

    aXxqGkJ53JF1NJBr
    • Fixiere die Leiterplatte so, dass die Lötstellen nach oben zeigen.

    • Erwärme eine der Lötstellen der Lötstifte der Taste mit einem Lötkolben.

    • Wenn das Lötzinn flüssig ist, dann fasse den Lötstift mit einer Pinzette und ziehe ihn aus dem Durchsteckloch heraus.

    • Wiederhole das Ganze für die anderen drei Lötstifte.

  45. m2ZT4fPguGXXNa4t

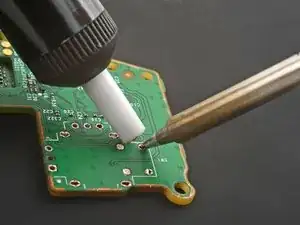

    m2ZT4fPguGXXNa4t
    VZnw3WeM6IuNaqYI
    QWT1GSOmsdRgJ6FL

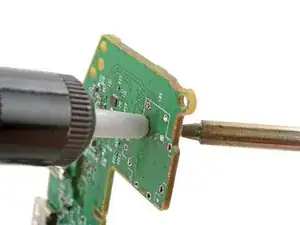

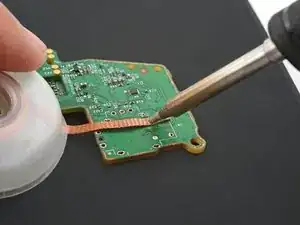

    • Nimm deinem Lötkolben und erwärme eines der Durchstecklöcher auf der Leiterplatte.

    • Ziehe alle Überreste von Lötzinn mit einer Entlötsaugpumpe aus dem Loch heraus.

    • Um solche Löcher zu säubern erwärme es auf einer Seite und sauge das Lötzinn mit der Entlötpumpe von der anderen Seite her ab.

    • Du kannst die Reste des Lötzinns auch mit Entlötlitze beseitigen.

    • Wiederhole für alle Durchstecklöcher und beide Seiten der Leiterplatte.

  46. cDrwNoiiUCTlVYsH

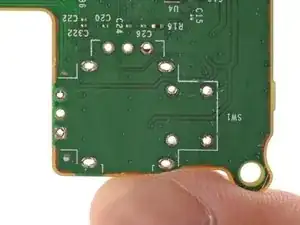

    • Überprüfe jedes Loch genau und achte darauf, dass es nicht durch Lötzinn blockiert wird. Wenn noch Reste vorhanden sind, dann entferne sie mit der Methode aus dem letzten Schritt.

  47. rk3vJaGpldFhNXBD
    rk3vJaGpldFhNXBD
    FbiMIsUUQ5VFvieI

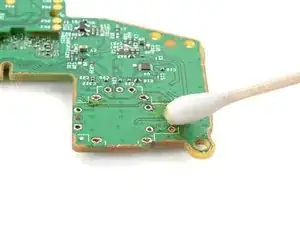

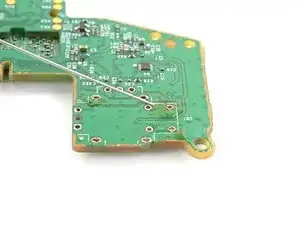

    • Gib etwas hochkonzentrierten Isopropylalkohol (mindestens 90%ig) auf die Stelle auf der Oberseite der Leiterplatte, wo das neue Joystick-Modul sein wird.

    • Nimm ein Wattestäbchen oder eine weiche Bürste und wische alle Reste des Flussmittels ab.

  48. j4NRIdDbMbpiUXNq
    j4NRIdDbMbpiUXNq
    PNpWrVbAbRG6OPwS

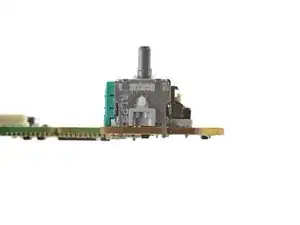

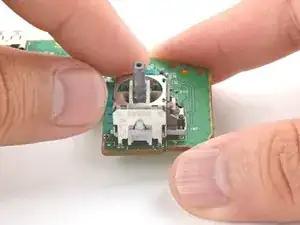

    • Platziere das Ersatz-Joystickmodul auf der Leiterplatte.

    • Drücke den Joystick behutsam auf die Platine, so dass der Joystick dicht auf der Oberfläche der Platine sitzt.

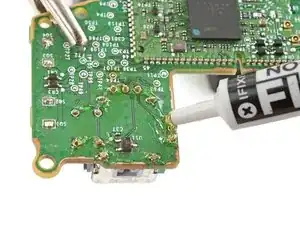

  49. o1sPQNYHCUQR6kvR
    • Drehe die Leiterplatte um und fixiere es, so dass du die Lötstifte des Joystickmoduls festlöten kannst.

    • Gib etwas Flussmittel an die ersten Lötstellen, die du festlöten möchtest.

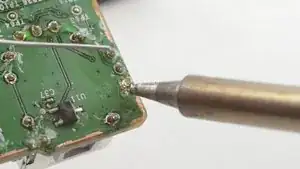

  50. Löte eine der Lötstifte auf die Leiterplatte fest.
    • Löte eine der Lötstifte auf die Leiterplatte fest.

    • Am besten geht es, wenn du eine der Verankerungen des Rahmens zuerst verlötest, so dass der Joystick für die weitere Arbeit gut befestigt ist.

  51. Tq5hJLJlKYlbJDsk
    Tq5hJLJlKYlbJDsk
    cq6g1XXxBR1JPiAZ
    DjqGTUF1HqEhFvOP
    • Überprüfe, ob das Joystick-Modul sich durch das Löten nicht von der Leiterplatte entfernt hat. Wenn nötig, erwärme die Lötstellen nochmals und verschiebe das Modul.

    • Löte alle weiteren Lötstellen (insgesamt vierzehn) auf die Platine fest. Benutze Flussmittel, damit das Lötzinn gut haftet.

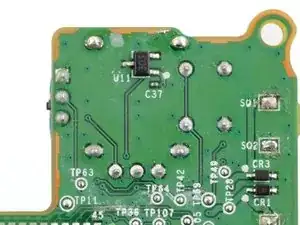

  52. jRFGYkWe2LxJwhqd
    • Schaue deine Arbeit genau an:

    • Kontrolliere, ob die Lötstellen gut geformt sind.

    • Kontrolliere, ob es keine unerwünschten Kurzschlüsse durch Lötzinn gibt.

  53. JHUZjAEYYFJxM6H5
    JHUZjAEYYFJxM6H5
    wMMXJAwOnS6dcppM

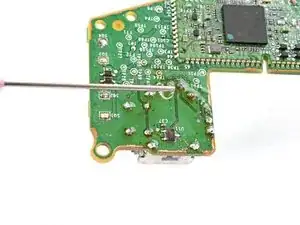

    • Wenn du irgendwo Reste das Flussmittels findest, dann träufle einige Tropfen Isopropylalkohol darauf.

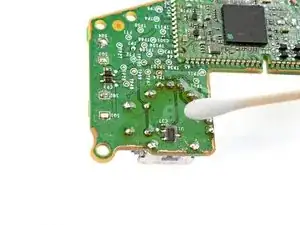

    • Nimm ein Wattestäbchen oder eine weiche Bürste und beseitige die Reste des Flussmittels.

Abschluss

Glückwunsch! Du hast erfolgreich den Joystick deines Kontrollers ausgetauscht und deine Lötkenntnisse verbessert.

Um den Kontroller wieder zusammenzubauen, gehe bis zu diesem Schritt und folge den Anweisungen in umgekehrter Reihenfolge.

Du musst den Joystick nach der Reparatur neu kalibrieren:

  • An einer Xbox, drücke die Xbox Taste am Kontroller, navigiere zu Einstellungen Geräte & Verbindungen Controller & Headsets.
  • Am PC, führe einen Download der Xbox Accessories App durch und suche nach der Auswahl für die Neukalbrierung.

Entsorge deinen Elektromüll sachgerecht.

Hat die Reparatur nicht ganz geklappt? Versuche es mit ein paar grundständigen Lösungen, ansonsten findest du in unserem Forum Hilfe bei der Fehlersuche.

Arthur Shi

Mitglied seit: 03/01/18

296783 Reputation

6 Kommentare

Happy to report this worked perfectly fine for me, even though my soldering skills are quite bad. Un-Soldering the old parts was quite a tidious task, but going slowly and steady finally made it work. Overall i would say it took me around 4 hours to complete (3,5h of that were for the soldering part ^^).
After reconfiguring the thumbsticks within the xbox internal settings app, everything works perfectly.

Kokaninchen -

OMG, de-soldering the old joysticks was hard, mostly because of big thermal mass of the GND pins. What helped me, was to use a big soldering tip (chisel tip) to remove old pins one by one (when, as per the instruction I pretty much cut old parts into pieces which made removing individual pins separately possible), and then I used fine tip putting it into each THT hole and sucked solder from the other side. Great guide!

Łukasz Iwaszkiewicz -

I just completed it and the guide was excellent. I used a hot air station i got for Christmas and it made it so god damm easier BUT make sure you add some kapton tape on the bottom of your new sticks so you dont melt the plastic, i did it on one of the sticks and now its kinda weird.

Also be very careful with the antennas, i think i bumped one of the connectors with my iron or something and now it wired only, but thats ok since its only used at my desk or connected to my switch thru a cable

Overall this is a very good guide for a very hard job, but if i had to reccomend some changes i would add the tip suggestions from @lukasziwas53885 since those were great tips from him

Verhulstak -

I think I messed up 2 solder pads on the right joystick. I have cleaned it a lot added flux but the solder just sticks to the iron and not the pads or pin. Everything else was fine and the left joystick works great. Any help is appreciated.

Shaun Evans -

The only thing I can think of is to use different flux maybe? For very stubborn things (this fix qualifies) i use AMTECH NC-559. I think Louis Rossmann recommended it on one of his videos.

Łukasz Iwaszkiewicz -

Buenas tardes, he reemplazado ambos joysticks pero quedo tirando para la izquierda solo y no se deja calibrar, que puede ser si he reemplazado por otro y me presenta el mismo problema. Ayuda !!!!

Raoulo Hernandez -
