Werkzeuge

Es werden einige allgemeine Werkzeuge verwendet, um an diesem Gerät zu arbeiten. Du wirst nicht jedes Werkzeug für jeden Vorgang benötigen.

Technische Daten:

Energieträger: Propan / Butan

Betriebsdruck: 30 mbar

Nennwärmeleistung Gasbetrieb: 2000 W / 4000 W

Brennstoffverbrauch: 160 – 335 g/h

Stromaufnahme (bei 12 V): Betrieb Heizung und Wasserbehälter: Kurzzeitig max. 6,5 A (Durchschnitt ca. 1,2 A)

Wasserinhalt: 10 Liter

Aufheizzeit (von ca. 15 °C bis ca. 60 °C): Wasserbehälter: ca. 23 Min.

Aufheizzeit (von ca. 15 °C bis ca. 60 °C): Heizung und Wasserbehälter nach EN 15033: ca. 80 Min.

Gewicht (ohne Peripherie): ca. 14,4 kg

Maße (L x B x H): 510 x 450 x 300 mm

Einbaumaße (Mindestmaße – je nach Einbausituation muss zusätzlicher Platz für Gasanschluss, Wasseranschlüsse und Sicherheits-/Ablassventil berücksichtigt werden) (L x B x H):

540 x 500 x 350 mm

Stromaufnahme (bei 12 V): Aufheizen Wasserbehälter: max. 0,4 A

Luftfördermenge (frei ausblasend): max. 287 m3/h

Ruhestrom: ca. 1 mA

Ruhestromaufnahme CP plus (optional): 3 mA

FrostControl Heizelement (optional): max. 0.4 A

Pumpendruck: max. 2.8 bar

Systemdruck: max. 4.5 bar

Ersatzteilliste:
10 34020-00232 Abdeckung-Set Combi (E)

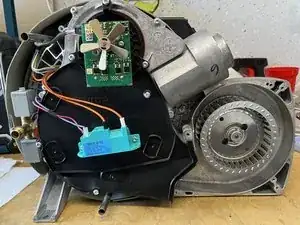

20 34020-65000 Umluftdeckel rechts

30 34020-65100 Umlauftdeckel links

40 34020-00246 Dichtungsset Combi (E)

50 34020-00234 Zünderset Combi (E)

60 34020-00235 Verbrennungsluftmotor-Set Combi (E)

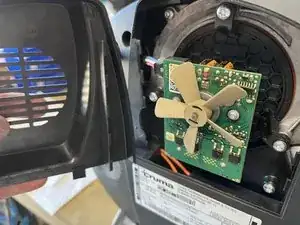

70 34020-60400 Deckel Verbrennungsluftmotor

80 34020-00233 Brennerset Combi (E)

90 34020-60800 Zündelektronik-Set Combi

100 34020-60900 Flammerohr Combi

110 34020-00229 Wärmetauscher-Set Combi

120 34020-01500 Einlaufdüse VBL

130 34020-10700 Akustikblech 1

140 34020-10800 Akustikblech 2

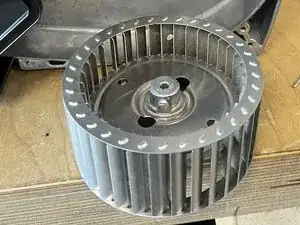

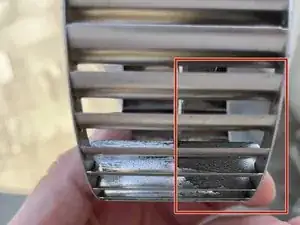

170 34000-04700 Ventilatorrad Umluft

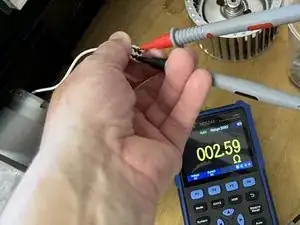

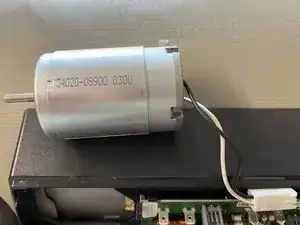

180 34020-61300 Zirkulationsmotor

190 34020-00227 Wasserbehälter-Set Combi (E)

200 34020-61400 Innenluftverteiler

210 34020-00241 Thermostatplatte LTF Combi (E)

220 34020-61600 Warmluftverteiler

230 34020-53100 Clip

240 34020-24000 Clips 4 stk.

250 34020-95900 HDF-Thermmantel, schwarz

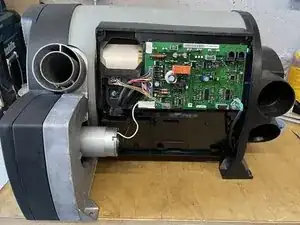

260 34020-61700 Elektronikgehäuse Combi

270 34020-61800 Elektronikdeckel Combi

280 34020-06500 Anschlußdeckel Combi

290 34030-18200 Elektronik Combi 4 / 4 E

300 34030-18400 Elektronik Combi 4 / 4 E / Ersatz

310 34020-00073 FeinsicherungT10AH Combi 10 stk.

350 34020-00240 Kabelbaum-Set Combi 4 (E)

360 34020-57000 Massekabel

370 34020-62800 Halter Thermostatplatte

380 34020-63500 Thermostatplatte CB4 / 4E

390 34020-00231 Magnetventilset 2S Combi (E)

410 70000-54600 U-Blech 2 stk.

450 34020-03500 Wärmeleitblech

460 34020-63200 Wasser-Temperatursensor
